一、内部结构及电路原理图
二、拆机流程 1、拆铰链盖、拆提手 用电批或者十字螺丝刀逆时针松开铰链盖两个螺钉，将铰链盖取出；将提手旋转到铰链盖下部，取出。

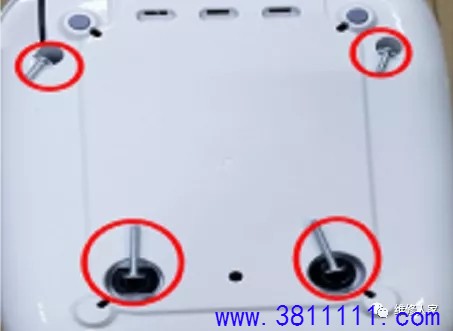

注意：拆卸产品时注意断开电源。拆卸前请保护好产品外观。注意提手拆开的角度，不可硬拔。 2、拆底座四颗螺钉 用电批或者十字螺丝刀逆时针松开底座四颗紧固螺钉。

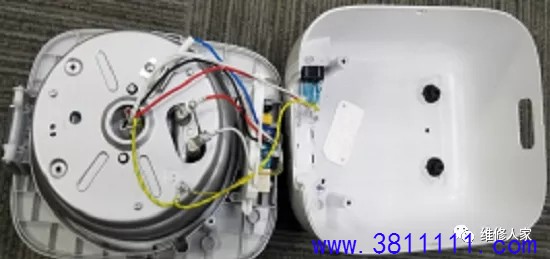

注意：拆卸时请防护好外观。打开时请注意各螺丝安装的位置，和放置好螺丝。拆卸时请防护好电机及自身安全。 3、拆开底座 用手先从底座从铰链盖的位置先拉出，再按住开盖按钮，将底座前部也脱出支撑环。
4、拆卸插座的三个端子 用钳子钳住直插端子的扣位，拔出端子。
注意：拔出端子不可用蛮力，此端子是带锁扣的端子，只要将锁扣脱扣，就能较轻松拔出端子。 5、拆卸端子、螺钉 用钳子和十字螺丝刀或电批分别拆卸下图红色圈所示的螺钉和端子。
注意：打开时请注意各螺丝安装的位置，和放置好螺丝。拆卸端子时注意记录接插位置。 6、拆外锅组件 用一字螺丝刀将外锅上的定位爪扳直。用手将外锅顺时针旋转约45度后，可拆出外锅组件。
注意：定位爪一定要扳直，如果不够直，有可能会干涉使外锅组件无法旋转。旋转外锅组件是需佩戴防滑手套，表面金属件的利边和直角割伤手。 7、拆上盖组件 拆上盖组件时，需要用到特殊的拆机工具“饭勺”。按如图所示手法，时上盖和内衬脱扣。 如图，上盖组件和内衬有6个配合扣位，需全部脱扣，才能拆出上盖。
8、拆卸内衬组件 用手将铰链弹簧从内衬扣位中脱出，如下图所示。用钳子将铰链轴重内衬和支撑环拉出。
三、常见故障的一般维修方法
|
