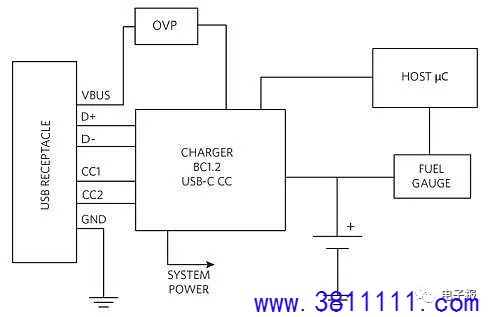

通过这种集成度，系统的复杂性大大降低，如图5所示。

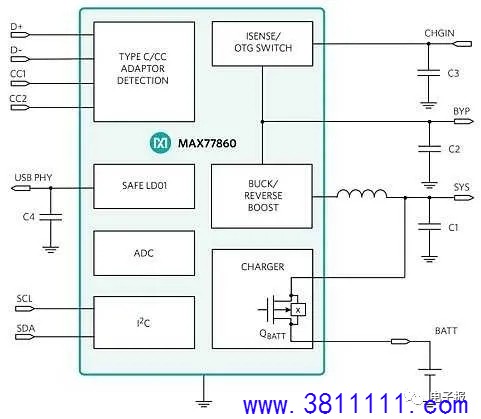

图5.综合充电系统 集成USB Type-C充电器 MAX77860是一款高性能，单输入开关模式充电器，具有更高的集成度，具有USB Type-C配置通道检测功能（图6），适用于单节Li +电池。该IC支持高达15W的应用，包括反向升压功能，高压LDO和6通道ADC。开关充电器采用稳健的恒流，恒压，芯片温度调节算法和输入功率调节，以及I2C可编程设置，可适应各种电池尺寸和系统负载。它适合紧凑的3.9mm x 4.0mm WLP封装。
图6.集成充电器PMIC 相应的PCB布局如图7所示。集成解决方案和无源器件仅占42平方毫米，PCB尺寸减少30％。

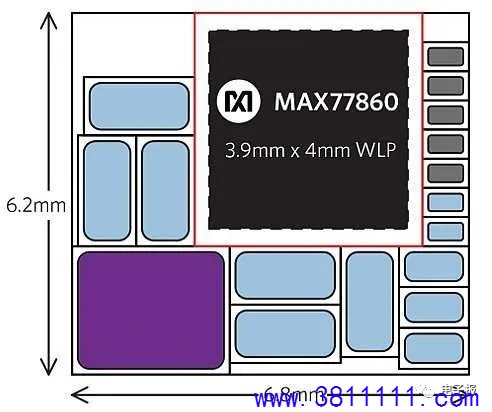

图7.具有更小PCB尺寸（42mm2）的高度集成解决方案 便于使用 在典型系统中，微控制器或主机微处理器根据端口控制器IC检测到的电流水平配置充电器的输入电流限制。 MAX77860独立设置充电器的输入电流限制，允许充电器以电源的全部功能为电池充电，从而加快充电速度。这也简化了主机软件开发。 设计灵活性 向后兼容性支持适用于USB Type-C和传统适配器的设计。集成的ADC可释放微控制器中的资源，同时提供精确的电压，电流和温度测量，以实现复杂的电源管理。 OTG电源的反向升压 USB On-The-Go（OTG）是一种规范，允许USB设备（如掌上电脑和终端，便携式游戏机和电池供电的健康监控设备）充当主机。这允许将其他USB设备或附件（例如USB闪存驱动器，数码相机，鼠标或键盘）连接到它们。 USB Type-C规范还允许器件通过反向升压功能为其他器件供电。 图8简要说明了充电和反向升压功能。 在充电模式下，S1导通时，开关稳压器（S2和S3在降压模式下同步开关）将CHGIN电压降至SYS引脚。从那里，控制传输晶体管S4的线性调节器对电池充电（S4接通）。 在无输入功率的反向升压模式（OTG）下，CHGIN引脚（S1导通）的电池电压（S4全开）升压（升压模式下的S2和S3同步切换）。 在该实现中，反向升压模式不需要额外的电感器。然后，升压的CHGIN电压用于USB OTG功能。 在仅电池模式下，开关S1关闭。

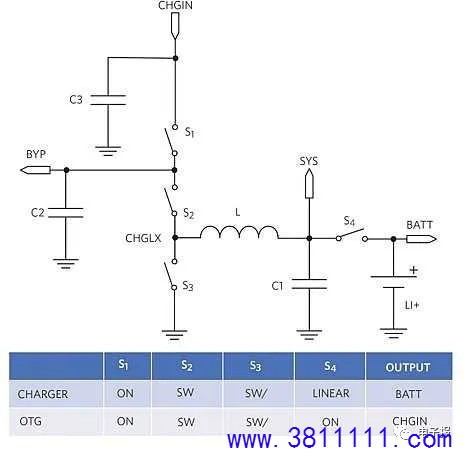

图8.充电器和反向升压操作模式 安全的LDO 安全输出LDO是受保护的高压输入线性稳压器，通过I2C寄存器提供3.3V / 4.85V / 4.9V / 4.95V的可编程输出电压。它用于提供低电压额定的USB系统。当CHGIN≥3.2V时，安全线性稳压器开启，当CHGIN大于过压阈值时，禁用安全线性稳压器。 |
