康巴斯电波钟不工作故障检修1例

2020-10-29 07:05| 发布者: 南召修电视| 查看: 304| 评论: 0

摘要: 故障现象：一台康巴斯电波钟不工作。分析与检修：通过故障现象分析，以为是电池没电了。但用万用表测量电池的电力充足，按压机芯背面的MEST、REC键均无反应，判断机芯损坏。本着死马当做活马医的想法，决定对其进行 ...

故障现象：一台康巴斯电波钟不工作。

分析与检修：通过故障现象分析，以为是电池没电了。但用万用表测量电池的电力充足，按压机芯背面的MEST、REC键均无反应，判断机芯损坏。本着死马当做活马医的想法，决定对其进行检修。

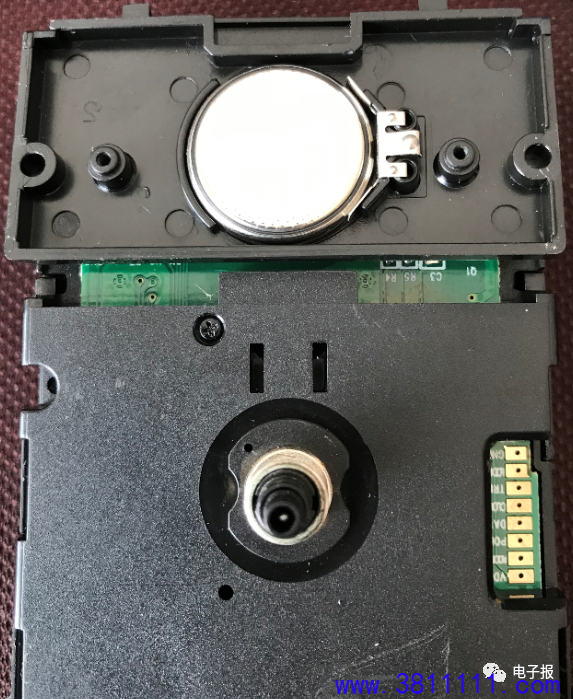

首先，拆掉后盖上的螺丝，依次取下秒针、分针和时针（需要记住各自的位置，以便复原后调试），拆掉六角螺丝，用一字螺丝刀从背部撬下电波钟机芯（由于安装时使用了双面胶，这一步需要用点力气）。接下来，拆掉电池盒中的2颗螺丝。将盖板反转过来发现上面有一颗2032型纽扣电池（见附图），测量电池电压为1.6V，该电池标称电压为3V，说明电池电量不足。更换相同的电池，并安装好秒针，发现秒针开始转动，证明故障的确是因为纽扣电池失效所致。于是，固定好盖板，用美工刀将原来的双面胶清理干净，重新安装双面胶（注意：双面胶不要太厚，否则会出现时针卡住表盘的现象）。拧紧六角螺丝，依次将时针、分针、秒针复原。安装无误后进行调试，在秒针旋转一圈停在12点钟的位置后，分针和时针开始转动，最终时针、分针、秒针都停在12点钟的位置，说明安装正确。否则，需要重新安装到12点钟的位置上。此时电波钟开始接收长波信号，待接收完成后电波钟会自动调整到当前时间，调试结束。

【提示】在中国境内使用的日本制式的电波钟由于其采用东九区的时间，比我国的东八区时间早一个小时，安装的时候应把时针安装到11点钟的位置。

【小知识】电波钟表是在石英电子钟表的基础上，增加了接收无线电载波信号、资料处理、自动校正功能。这样就能接收地面发射站以载波发送的标准时间信号，只电波钟表在接收到这一精确的时码后，经资料处理器处理，即可自动校正电波钟表的走时误差，使每只电波钟的走时都受统一精确的时码控制，从而实现了所有电波钟表高精度的计量时间和显示时间的一致性。由于国家授时中心标准时钟采用的是稳定度极高的原子钟信号，这样会使全部电波钟表的实际走时真正实现高精度同步运行。电波钟表仅仅是接收标准时间信号，并不向外发送电波，类似于收音机，所以不会对人体产生任何影响。

20世纪50年代末，德国法兰克福建台发射频率为77．5kHz的长波时间信号，目前美国、英国、法国、瑞士和日本等已先后建立了自己的发射台。泰国、马来西亚也在酝酿建设长波信号发播台。为推动中国电波钟的发展，中科院国家授时中心（中科院陕西天文台）和国内外有关企业合作，在1994年完成可行性论证，1999年建成每天可工作5小时的试验台（100kW全固态发射机，发射频率68.5kHz），2000年完成试播和部分外场测试；同年，接收芯片研制成功，中国码电波钟样机问世。2007年河南省商丘市BPC商丘低频时码发播台建成，进入发射调试阶段。附表为世界主要国家时钟代码、发射频率及灵敏度。

国家	代码	发射频率/kHz	灵敏度（μV）
中国	BPC	68.5	25±5
美国	WWVB	60	25±5
英国	MSF	60	25±5
德国	DCF	77.5	25±5
瑞士	HBG	75	25±5
日本	JJY	60	25±5
日本	JJY	40	30±5
