未来人类X911 P375SM笔记本电脑不开机故障维修

未来人类X911 P375SM笔记本电脑不开机故障维修

一台未来人类X911 P375SM笔记本电脑,上电后不开机。

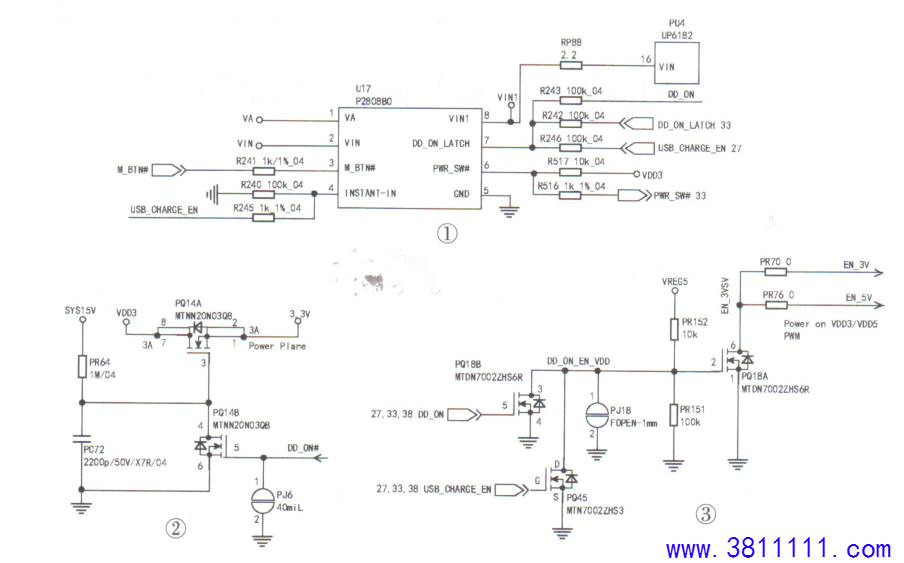

分析检修:取出主板,在路测量主板上各供电电感对地阻值均无短路现象。上电测量,发现待机芯片PU4(UP6182 )输出的VDD3供电为0V(测试点为电感PL8一端)。检查PU4的供电和EN 信号,发现⑥脚(VIN )电压为0V,明显异常。PU40⑥脚供电来自U17( P2808B0 )⑧脚,如图1所示。实测U17①脚(VA, 来源于适配器接口J_ DC_ JACK1的供电)和②脚(VIN,来源于小电流的公共点),供电均正常,③脚(M _BTN# )电压约为18V,正常,怀疑U17损坏。将U17换新后试机,仍不能开机，但VDD3电压正常。接下来检查南桥和EC待机条件,测得vc-CRTC、RTCRST、SRTCRST#、INTVRMEN、DSWVRMEN信号电压均为3.3V,正常;晶振X3(32.768kHz )两端波形为正弦波,也正常。转向检查3.3V桥待机供电电路，如图2所示。

测得PQ14A③脚_上电压为0V，明显异常;但PQ14B⑤脚电压为0V,正常。进一步检查,发现SYS15V供电为0V,查看电路,发现SYS15V供电由VDD5二次升压后产生。测量VDD5电压为0V,明显异常。检查产生VDD5供电的工作条件,发现EN-5V信号异常。该信号控制电路如图了所示，正常工作时,DD-ON信号为高电平，PQ18B导通,其D极为低电平,PQ18A截止。实测PQ18B的G极电压约为3.3V,正常,但D极电压约为4.5V,明显异常,怀疑PQ18B损坏,将其换新后试机,故障排除。
