ACER ASPIRE U5-620 AIO笔记本电脑不开机故障维修

一台ACER ASPIRE U5-620 AIO笔记本电脑(板号:伟创代工13093-1),上电后不开机。

分析检修:该机主板采用4代CPU+HM86桥架构。在路测量主板上的供电端对地阻值,发现DCBATOUT(公共点)对地阻值为0L,即对地断路。

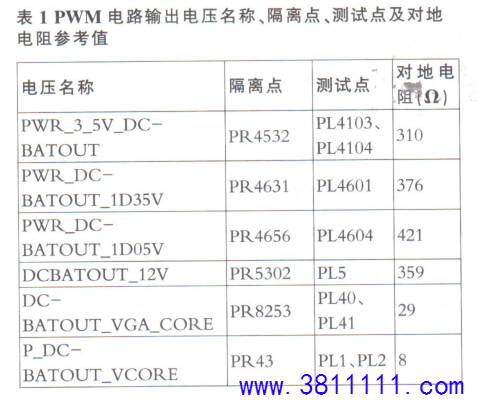

DCBATOUT端除与滤波电容相连外，还与各PWM电路输入端相连。本着先易后难的原则，决定依次断开各PWM电路与DCBATOUT的隔离点，在路测量各PWM电路供电输入端的对地电阻，本机主板PWM电路输出电压名称及隔离点、测试点及对地电阻参考值见表1。

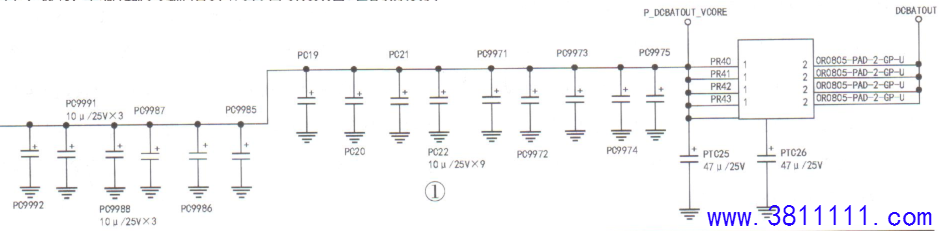

对照表1检测，发现P_DC-BATOUT_ VCORE供电端对地短路,并且断开隔离电阻PR43后,DCBATOUT端对地电阻恢复为正常的45102。检测P. DCBATOUT_ VCORE电压形成电路中的功率管未发现异常，转向检查相关滤波电容,如图1所示，发现PC9986短路,换新后故障排除。
