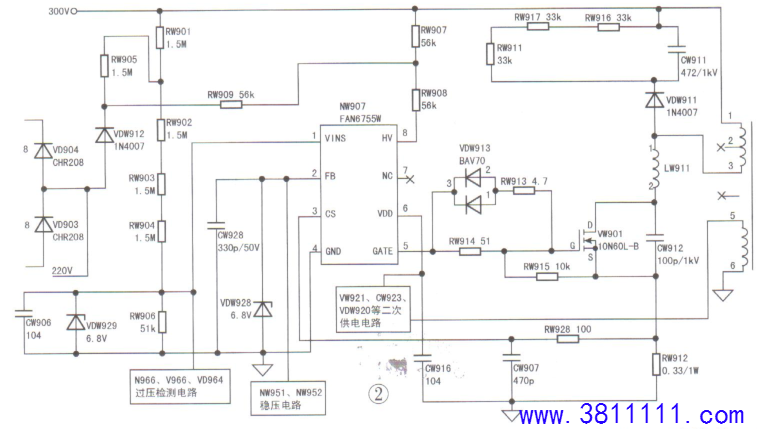

一台康佳LED32F3300CE型机，开机后自动关机的维修。 分析检修：上电试机，监测开关电源输出的12V，电压在开机后迅速从12V降为0V，由此判定故障出在开关电源电路中。该机开关电源芯片采用FAN6755W(NW907)，如图2所示，其①脚用作AC220V欠压及开关电源输出的12V、100V过压检测，当此脚电压低于0.7V或高于5.3V时，则判定AC220V欠压或12V、100V过压，此时IC停止输出驱动脉冲.③脚为开关管VW901工作电流检测端，⑥脚为16V供电端。 断开①脚外接三极管V966试机，故障依旧; 断电后检测分压电阻RW901 ~RW906，未见异常;检查⑧脚外接降压电阻RW907、RW908，发现RW908虛焊，补焊后故障排除。 提示：RW908虛焊导致⑧脚内部电流向⑥脚外接电容充电异常，不能保证⑥脚正常启动，从而引发此故障。
|
