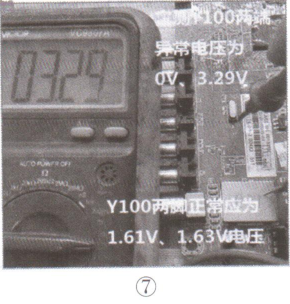

一台长虹50D2000i型机,不开机。 分析检修:经检测，故障出在主板上。测主板上屏插座的①~④脚电压为12.01V，电感L1的输出电压为1.18V,L4 的输出电压为1.26V,L14的输出电压为5.20V,L2的输出电压为1.52V,U2② 脚电压为3.31V,U5②脚电压为3.27V，均正常。 连接串口工装读取开机打印信息,无显示,怀疑主芯片U201( MSD6A628 )没工作。测晶振Y100(24MHz )两脚电压分别为0.01V、3.29V ,如图7所示,明显异常。断电后测量Y100两脚对地阻值分别为3.19kΩ.3.29kΩ,正常。代换Y100及贴片电容C208、C204，并补焊U201,试机,故障依旧,怀疑U201异常。更换U201后再试机,故障排除。此时测得Y100两脚电压分别为1.61V.1.63V。
|
