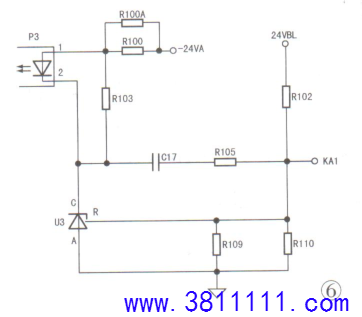

一台长虹58Q2F型机,上电后指示灯闪烁，不开机。 分析检修:此机采用MPM55S-1M23A2型电源。在电源板上接假负载，并将PS-ON、DIM、BL-ON端通过一只10kΩ电阻接到+12.3V端上，上电测得+12.3V电压在0V~6.7V间波动,初判电源组件带载能力差。检测二次供电限流电阻R6 (1.5Ω)、R8 (1.5Ω) 及过流取样电阻R29A、R29~R32,均正常。测量IC1(LD7537R )⑤脚电压在0V~12V之间波动，代换+12.3V 稳压电路中的U1(TL431 )及光耦P1(PC817 )后故障依旧。 接下来检查24V稳压电路,如图6所示。代换U3后故障消失。在老化过程中,故障再现。检查U3外围元件，发现贴片电阻R109、R110下面有粘胶,根据经验,此粘胶易漏电,于是除去这两只电阻下的粘胶后长时间试机，故障排除。
|
