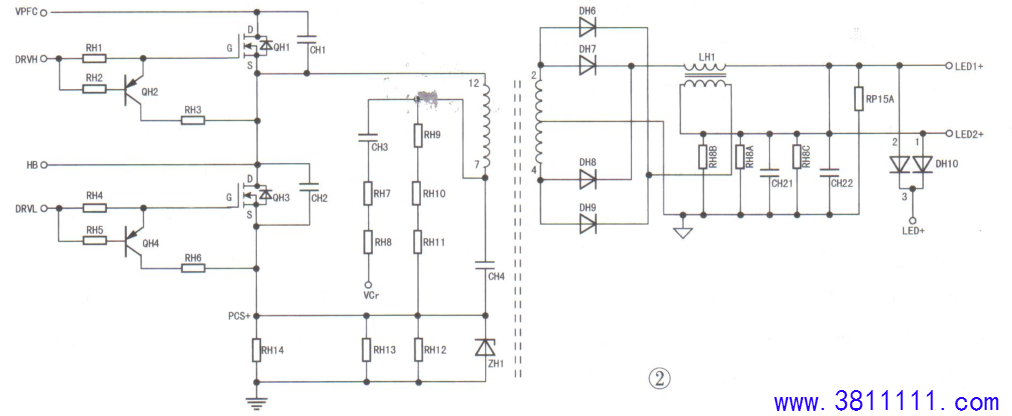

一台长虹55D2000i彩电,开机后黑屏,背光不亮。 分析检修:此机采用MPL70D-2MD400-A型电源板。检查电源板上的背光驱动电路,如图2所示,发现功率管QH1短路,整流二极管DH6~DH9（SSF3GGx4）无明显异常。更换CH1后，拆下保险管，用一只100W/220V灯泡代替保险管，再用一只10kΩ电阻跨接在12V与PS-ON,BL-ON和ADJ端.上,通电测量背光驱动输出电压为0V,说明背光驱动电路还有问题。代换驱动芯片LC6599后通电,背光仍不亮,检查LC6599供电为13V ( 正常),怀疑整流二极管DH6~DH9异常,拆下这4只二极管逐一检测,发现DH6、DH9正反向电阻均约为5kΩ,明显异常。 为保证可靠，将DH6~DH9全部换新后试机，故障排除。
|
