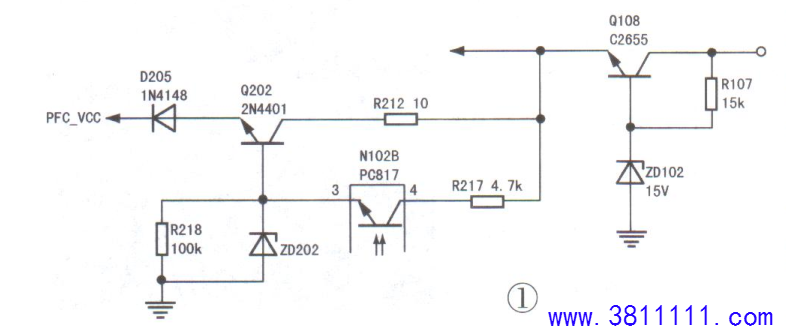

一台长虹55D2000i型机，二次不开机。 分析检修：上电试机，二次开机后，指示灯快速闪烁，且指示灯亮度偏暗。测量主板插头CON19中的12.3V供电在8V~12V之间波动;拔下电源板到主板的供电插线，测电源板输出的12V电压正常。为了区分故障部位，在电源板的12V输出端接一只20W/12V灯泡，上电后12V电压仍波动，由此确认问题在电源板上。该机电源板型号是HLS70D- 2MD400，采用NCP1607A（PFC 电路）+NCP1271A (12.3V 电源)=UCC25710（LED控制电路）方案。 测量NCP1271A供电为0V，明显异常。该供电由Q108（C2655）、ZD102（15V）等元器件组成的串联稳压电路提供，如图1所示。测量Q108的c极电压约为 17V、b极电压约为16V，但e极电压为0V，判断Q108损坏，换新Q108后试机，故障排除。此时测得Q108的c、b、e极电压分别是15V、14.5V和13.8V。 提示:在该型电源板中，Q108及其b极的15V稳压二极管ZD102故障率较高。
|
