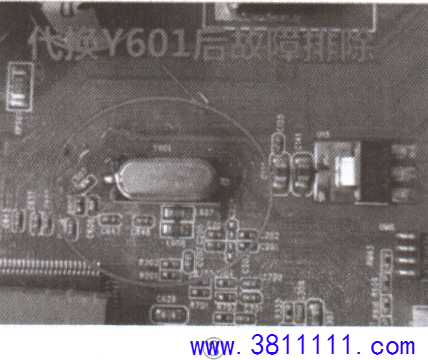

一台长虹LED42C2000(L1N)液晶电视机,图像无彩色的维修 分析检修:上门检查,发现用户通过该机观看网络视频,没有使用外接设备,于是排除信号源异常的可能。首先对电视机进行恢复出厂设置,但故障依旧。将电视机软件版本由低版本升级为高版本,故障还在,可判断故障系主板硬件异常所致。 该机彩色解调处理电路集成在主芯片U61( TSUMV69 )内部,相关引脚有⑤、20、28、44、45、48、52、53、56脚。测量上述引脚电压没有发现异常。转向检查U61外挂晶振Y601(24MHz )电路,如图8所示,测量C607、C608、R608均正常,代换Y601后试机，故障排除。
|
