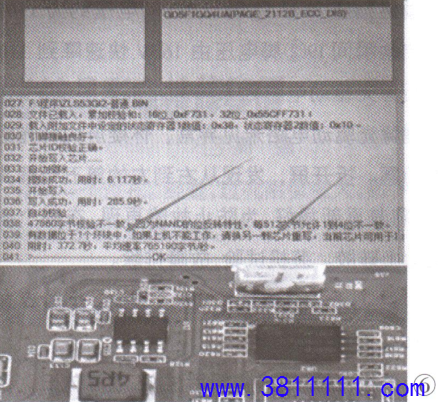

一台长虹LED42C2000(L1N)型机,三无的维修 分析检修:.上电,测得DP305(待机电压12V整流二极管)负极电压为0V ,对地阻值为1.70,说明后级负载严重漏电或短路。经查,发现伴音功放供电电路中滤波电容C721漏电。换新C721后上电,+12V电压正常，但二次开机后电源指示灯依然不亮。测量主芯片的供电及晶振两端电压均正常,于是用串口工装读取开机打印信息,只显示波特率UART_ _115200， 说明主芯片U61(MSD6I881 )有问题,如图6所示。代换U61后开机,电源指示灯亮一下后马上熄灭,再次测量主板 上的相关电压,发现+5V-4A电压为0V。检查该供电电路,如图7所示，发现Q105的c极电压为5.11V,U11 G极电压为5.10V,S极电压为0.20V，D极电压为5.22V,说明U11的D、S极已断路。更换U11后试机,故障排除。
|
