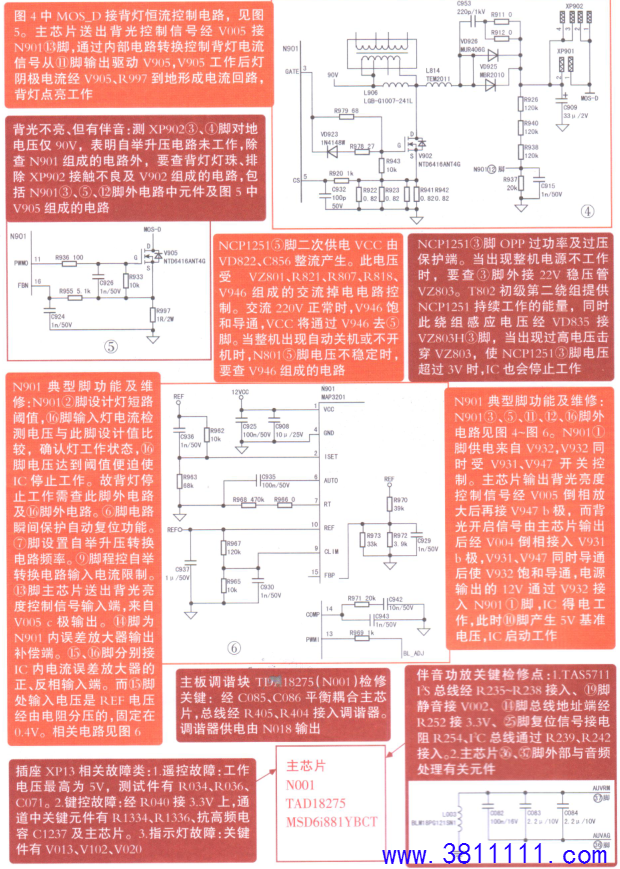

海信液晶彩电RSAG7.820.6173主板维修图解 海信ASAG7.820.6173主板将开关电源,TCON部分电路与小信号处理主芯片全做在编号为6173的印制板上。其中,小信号处理采用MSD6i881YBCT,整机图像.伴音及控制信号的产生与执行由此芯片完成:伴音功放块采用TAS5711;开关电源部分由NCP1251,T802. V801等组成12V和背光电路工作所需的24V电压形成电路;背灯电压形成与恒流控制采用MAP3201 ;TCON部分的GAMMA电压形成由G1572QAIR完成,电源管理块型号为G5562AR11U,产生屏上组件所霄的VDDA、VGH,VGL.VDDD等关键电压。 |
