要正确选取电表的档位，测电流选电流档位，测电压选电压档位，测电阻选电阻档位。

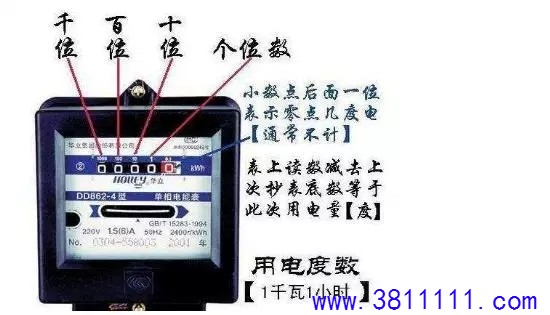

指针式电表V表示电压的读数，A表示电流读数，Ω表示电阻读数数字式电表只要选对档位就可以 估读的原则是：将较小刻度的下一位数进行估读。如：较小刻度0.1，指针指到0.1，估读是0.10（记住要用“0”占位），如果指针在0.5与0.6之间约一半处，估读0.55，或者0.54、0.56都算正确。 如果较小刻度0.5，指针指到0.5和1的中间，估读为0.7或0.8都正确，读0.75就不对了，因为0.7中的“7”已经是估读的了，不要再继续估读。 废旧电表当把电能表接入被测电路时，电流线圈和电压线圈中就有交变电流流过，这两个交变电流分别在它们的铁芯中产生交变的磁通；交变磁通穿过铝盘，在铝盘中感应出涡流；涡流又在磁场中受到力的作用，从而使铝盘得到转矩（主动力矩）而转动。负载消耗的功率越大，通过电流线圈的电流越大，铝盘中感应出的涡流也越大，使铝盘转动的力矩就越大。 即转矩的大小跟负载消耗的功率成正比。功率越大，转矩也越大，铝盘转动也就越快。 铝盘转动时，又受到永久磁铁产生的制动力矩的作用，制动力矩与主动力矩方向相反；制动力矩的大小与铝盘的转速成正比，铝盘转动得越快，制动力矩也越大。当主动力矩与制动力矩达到暂时平衡时，铝盘将匀速转动。 负载所消耗的电能与铝盘的转数成正比。铝盘转动时，带动计数器，把所消耗的电能指示出来。这就是电能表工作的简单过程。 当电度表接入被测电路后，被测电路电压U加在电压线圈上，在其铁芯中形成一个交变的磁通，这个磁通的一部分ΦU由回磁极穿过铝盘到回到电压线圈的铁芯中；同理，被测电路电流I通过电流线圈后，也要在电流线圈的U形铁芯中形成一个交变磁通Φi，这个磁通由U形成铁芯的一端由下至上穿过铝盘，然后又由上至下穿过铝盘回到U形铁芯的另一端。 电度表的电路和磁路如图6-3所示，其中回磁板4是由钢板冲制而成的，它的下端伸入铝盘下部，与隔着铝盘和电压部件的铁芯柱相对应，以便构成电压线圈工作磁通的回路。 |
