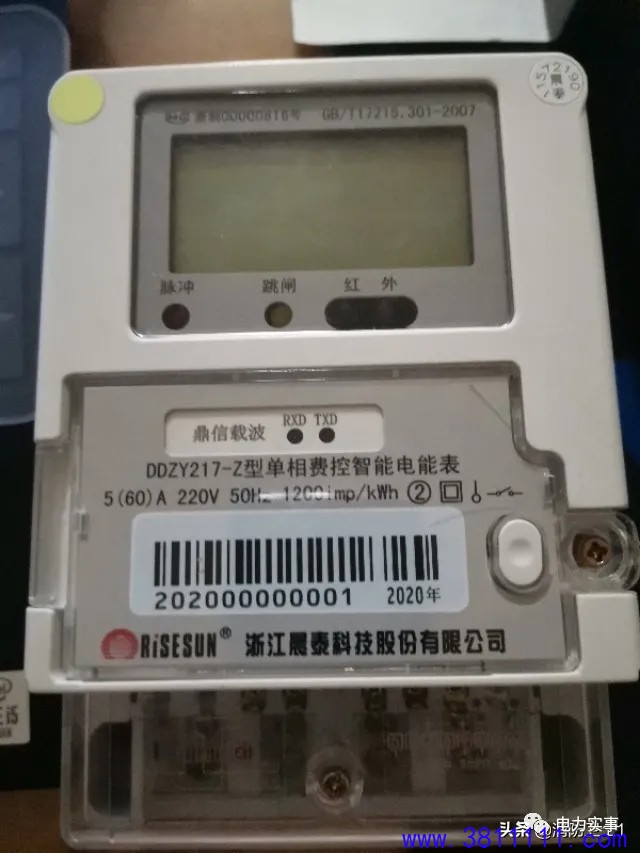

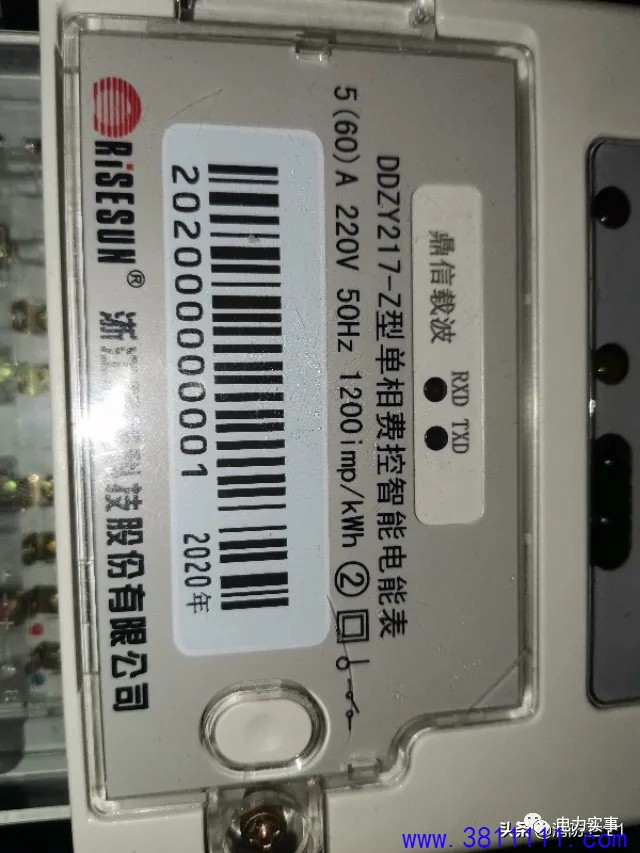

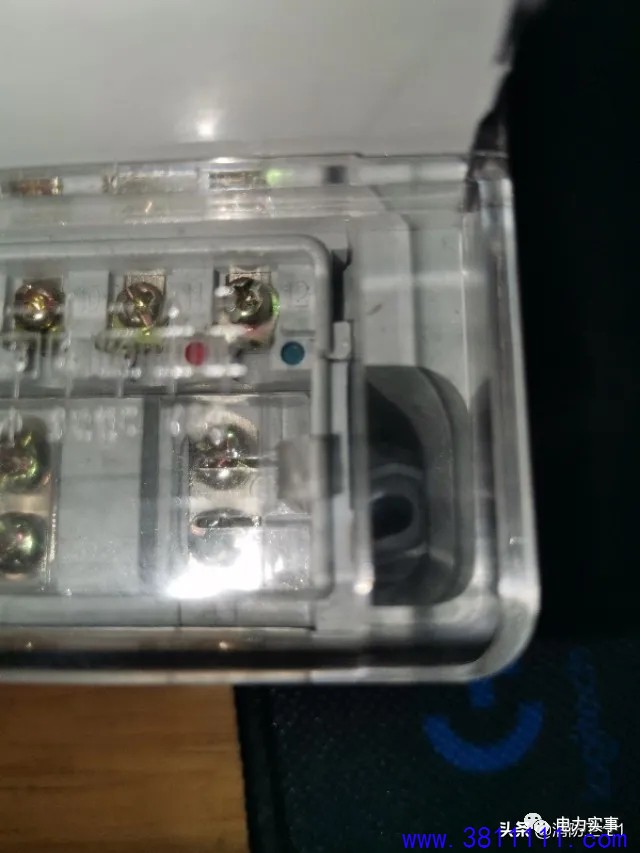

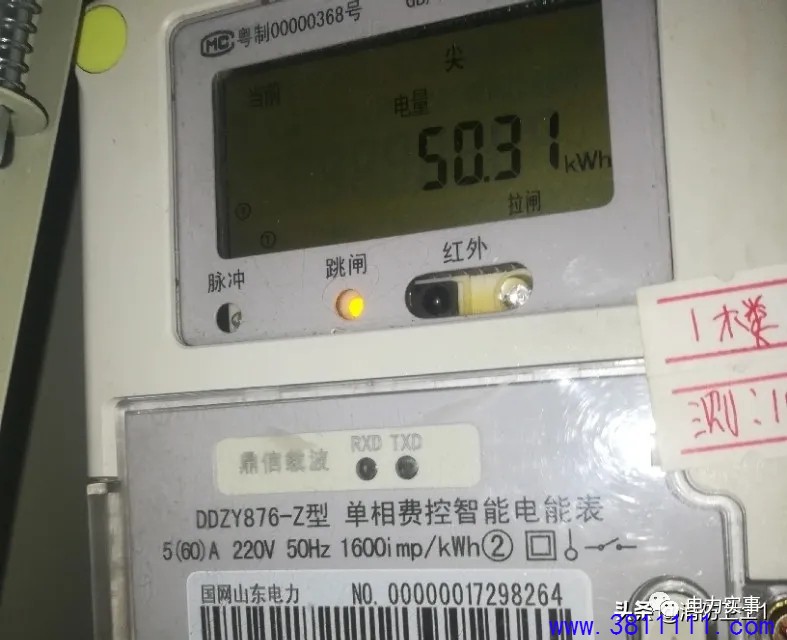

大家好,前几期介绍了抄表系统的组成和智能电表收费实战的设置方法,今天就单独拿一块国网的费控电表介绍功能,主要让小白们好的智能电表的相关功能了解相关功能: 如上图,这是一块标准的国网费控智能电表先从电表的指示灯开始介绍:脉冲指示灯:用来表示正在计量,很多网友误以为闪一下是一度电,这是错误的,可以从电表的铭牌上看到,此电表闪1200下为1度电,因为品牌的不同有的单项表可能要上1600下一度电,使用的功率越大脉冲越快。 这是一块1600箱脉冲的费控单项智能电表,所以并不是闪一下1度电否则那就是高铁了,跳闸指示灯:正常用电时,电表的跳闸指示灯为熄灭,电表欠费后,接到远程费控系统的跳闸指令,电表会执行命令断开内部的继电器亮起黄灯,表欠费,交清电费后即可通电,可能因为信号的原因,交完电费后要等很长时间才会来电,所以大家尽量不要欠费停电,如上图,就是一块欠费停电的电表,不光会亮起黄灯,电表的显示屏显示拉闸字样,不当我们交清电费后,发现黄灯闪烁或者屏幕的拉闸字样消失,需要我们长按电表的查询按钮长按五秒钟即可合闸,一般现在的电表都是更换升级过所以很少需要按查询按钮合闸,最常见的可能就是南网电表了这是需要按查询按钮合闸。 电表的三种通讯方式第一种最常见的通讯方式就是485,表的经验盒内有一组485通讯端口,可以连接采集系统或者编程软件 就是黄色和蓝色的端子,接线图上有说明就不做太多介绍,第二种通讯方式:就是电表旁边的红外:这个功能一般很少了解,这是与电表的专用红外掌机通讯参数的设置和抄表, 如上图就是一台国网标准的红外掌机,与电表红外通讯也可以读取到电表的异常记录,比如常见的开盖记录清零记录和编程记录等,也包括费控程序,比如我们交清完电费后,因为信号的问题电表无法接收到合闸信号,这时候就需要联系供电局现场用掌机合闸,这个设备比较少见。之前有文章仔细介绍和演示感兴趣的朋友可以翻一下我的首页,第三种就是载波模块通讯:如果是需要接485采集器可以忽略, 就是电表中间带两个指示灯的模块,这个就是载波模块,载波模块可以根据现场的方案进行更换对我们电表进行抄表费控,与电表的集中器通讯。 电能表如何接线?互感器如何选型?接线原理是什么?再也不发愁了!(25个文件)喜欢此资料可+V:18801112933或直接进店下单 1.测量用互感器 2.带电流互感器三相四线有功电度表的接线 3.电表计量培训课件 4.电度表的选用及安装接线 5.电流表的改装、内接外接法 6.电流表接法 7.电流和电流表的使用 8.电流互感器及其回路 9.电能表基础知识培训 10.电能表接线 11.电能表接线分析 12.电能表原理及接线 13.电能表原理及接线培训材料PPT 14.电能计量装置的接线方式 15.电能计量装置的接线检查 16.电压互感器及二次系统 17.国网智能电能表培训资料 18.互感器安装检修 19.互感器的结构和工作原理 20.互感器的原理及试验(图) 21.互感器原理、接线及常见类型 22.电流互感器的二次回路 23.电流电压的测量方法PPT! |
