液晶彩电屏线讲解

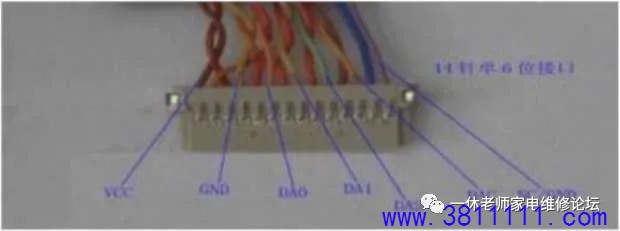

比较常见的有20PIH/30PIN的接口，早期的10-12寸的屏也有14PIN接口的，根据它的信号綾口数一般分为单通道6为，单通道8位，双通道6位，双通道8位如图就是LVDS接口的屏，这是一个单通道八位的屏.注意，目前由于出于习惯"单通道"，“双通道"等在大陆往往被称为“单口”，或“双口14PIN单6定义:

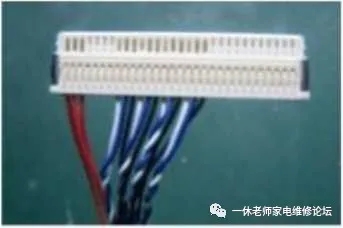

30PIN单6定义:

1:空	2 :电源	3：电源	4：空	5：空	6 :空	7 :空	8 : R0-	9 : R0+	10 :地
11 : R1-	12: R1+	13 :地	14: R2-	15: R2+	16 :地	17: CLK-	18: CLK+	19 :地	20 :空
21 :空	22 :空	23 :空	24 :空	25 :空	26 :空	27 :空	28:空	29:空	3。:空

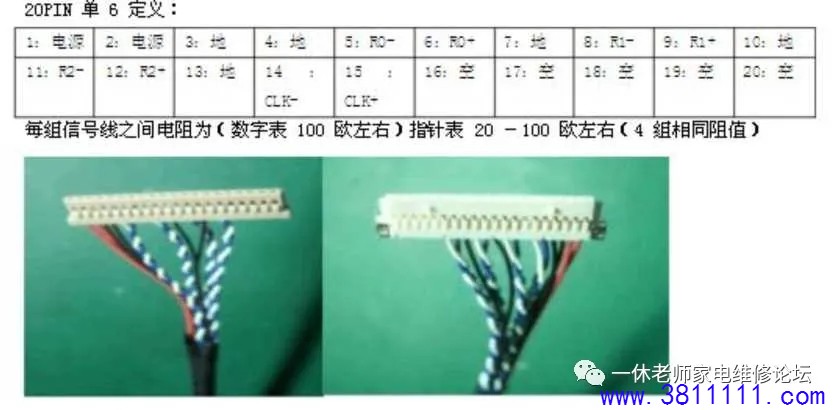

每组信号线之间电		阻为（数字表1。。		欧左右）1	討表20	-100欧左右（4组相同阻值）

30PIN单8定义:

1:空	2：城	3：城	4 :空	5：空	6 :空	7 :空	8 : R0-
9 : R0+	10 :地	11 : R1-	12 : R1+	13 :地	14 : R2-	15 : R2+	16 :地
17 : CLK-	18 : CLK+	19 :地	20 : R3-	21 : R3+	22 :地	23 :空	24 :空
25 :空	26 :空	27 :空	28:空	29:空	30:空
