液晶电视一亮即灭的检修方法

结合维修工在实际维修中经常遇到的疑难故障,制定该系列培训资料:

液晶屏一亮即灭指的是:电视机操作控制正常,有伴音,屏幕上有很淡的图像影子,开机的瞬间屏幕可以正常发光,随后就消失了。

引发该故障可能的因素有3:

1. 开关机控制不正常;通过检查背光板 ON/OFF 或 POWER 引脚电压在开机状态是否为高电平来确定该部分是否正常。

2. 电源板带负载能力差;在待机状态将万用表黑笔接地,红笔接背光板24V(或12V)处,遥控开机,看一下开机瞬间电压是否有很大的波动(瞬间低于 20V 就会引起背光保护)。

3. 背光板不平衡保护(指的是背光板工作条件正常,但是一亮即灭);，这是由于背光板具有负载不平衡保护，如果坏了一条灯管， 或者检测电路故障,开机后高压板就进入负载不平衡保护状态，会出现闪烁一下再变成黑屏。在这里给大家讲一下负载不平衡保护电路的工作原理:

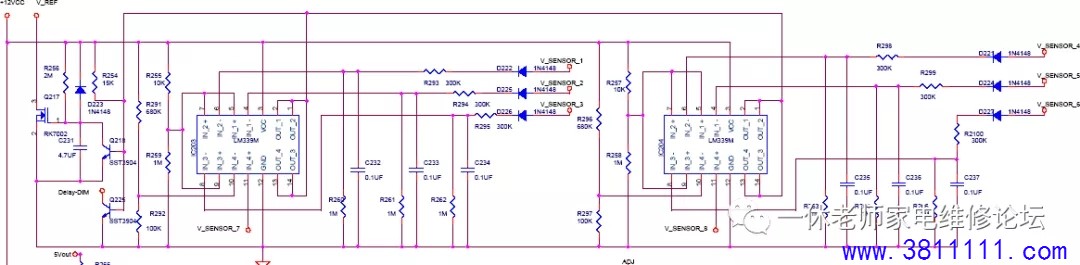

负载不平衡保护回路一般是由两片 LM339M 所构成，如下图所示：

IC203,  IC204 （LM339 ）脚 4，6，8 分别监控 3 路灯管电流，11 脚监控3 路灯管总电流，正常工作时，根据比较器原理，脚 4，6，8 应该比相应的基准电压高，而 11 脚的电压应该比基准电压低。以起到对每个灯管的控制以及对整体电流的控制。若有一路反馈电压反常，八个电压比较器的输出将为高电平， Q225 导通，拉低IC206 的②脚电压，启动调光保护回路。同时 Q218 也导通，关断 Q217，使 IC201 ⑦⑨脚电压不受保护作用的影响。检修时可以断开 Q225( 取消保护),正常情况下背光应该可以持续发光.

 图纸比较小,大家把WORD 文档放大了看
