波轮式洗衣机进水电磁阀的结构原理与检修。

1、进水电磁阀的结构

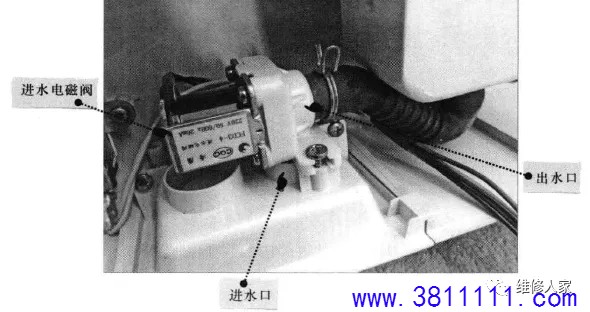

进水电磁阀是控制洗衣机进水的部件，它位于洗衣机上部，安装在进水口处，如下图所示。进水电磁阀通常采用电磁力原理对内部阀门的开启/闭合进行控制。

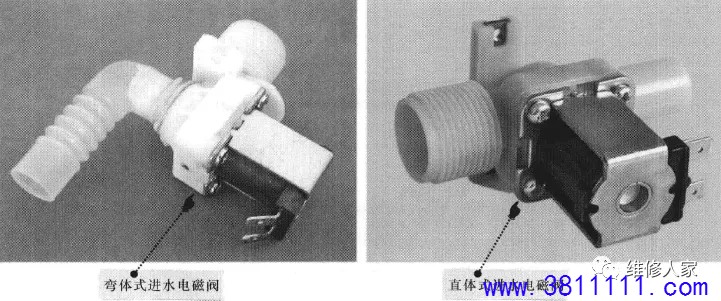

波轮式洗衣机进水系统中采用的进水电磁阀有两种形式，一种为直体式进水电磁阀，另一种为弯体式进水电磁阀，这两种进水电磁阀的外形如下图所示。不同的波轮洗衣机主要根据自身内部空间，来选择进水电磁阀的形式。

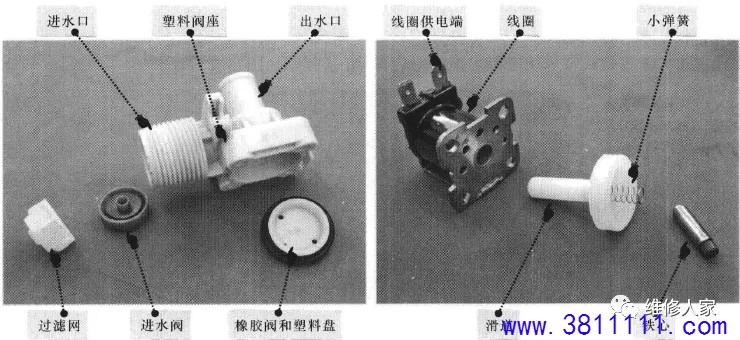

下图所示为典型直体式进水电磁阀内部组成部件。从图中可以看出，进水电磁阀内部主要由橡胶阀、塑料盘、铁心、滑道、小弹簧、进水阀、过滤网以及线圈等构成。

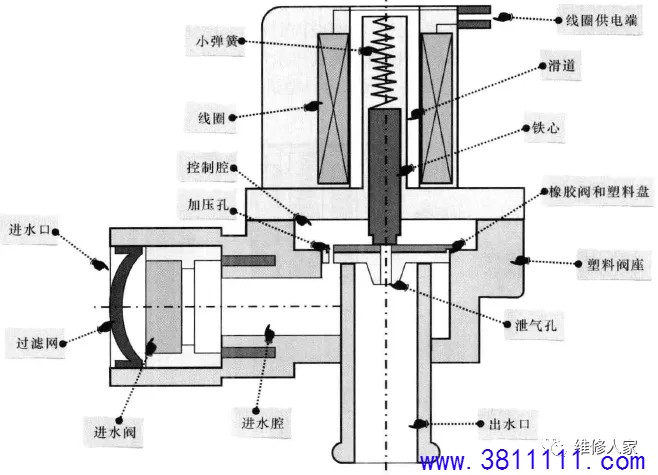

下图所示为典型弯体式进水电磁阀的内部结构剖面图。从图中可以看到进水电磁阀各主要部件的安装位置及关系。进水电磁阀的线圈和金属构架制成一体并封死，防止线圈遇水短路。橡胶阀和塑料盘与出水口管道紧密接触，将塑料阀座内部分成了上下两个空间。上面的空间用来控制橡胶阀和塑料盘，可称为控制腔；下面的空间与进水口相通，可称为进水腔。

2、进水电磁阀的工作原理

下图所示为典型进水电磁阀在未通电状态下的工作原理示意图。进水电磁阀在未通电的状态下，铁心受小弹簧的作用向下压，正好压住橡胶阀和塑料盘上的泄气孔。此时若有水注入，水就会从加压孔流入控制腔内。由于控制腔内的水不能流岀，使得控制腔与进水腔内的水压相等。在弹簧弹力、铁心重力和水压压力的共同作用下，橡胶阀和塑料盘被紧紧地压住，水无法流入到洗衣桶中，起到了封闭作用或停止进水的作用。

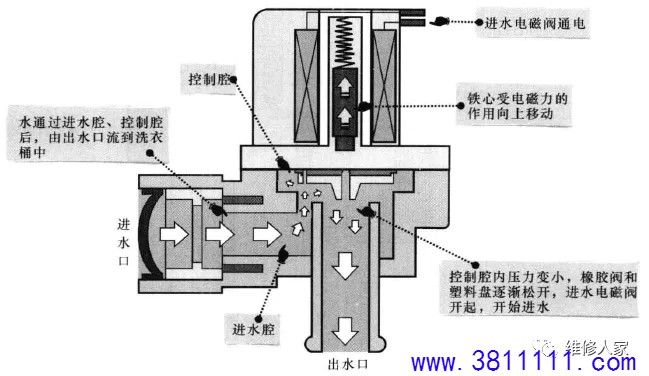

进水电磁阀在通电的状态下，线圈产生磁场，磁场形成的电磁力会克服小弹簧的弹力，使铁心向上移动。此时，泄气孔被打开，控制腔内的水会很快地流出，使控制腔内的压力逐渐变小，橡胶阀逐渐地松开，水流经控制腔流到出水口管道内，进而流入到洗衣机中，此时进水电磁阀处于开启进水状态。下图所示为典型进水电磁阀在通电状态下的工作原理示意图。

3、进水电磁阀的检测

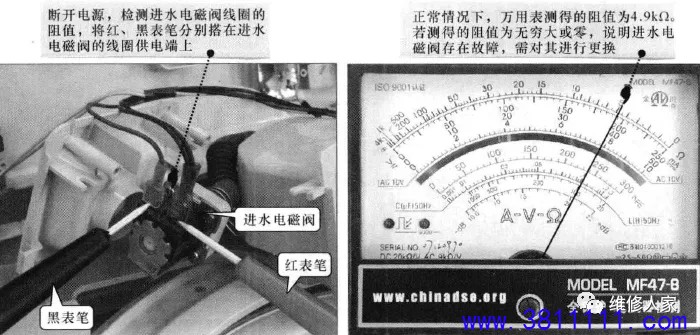

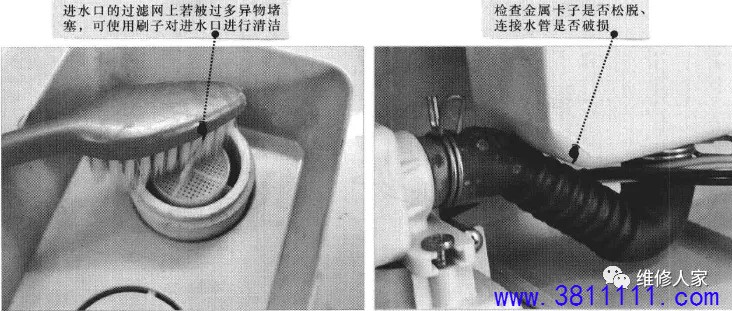

对进水电磁阀进行检测，首先应对连接水管和进水口进行检查，检查连接水管和进水口是否出现堵塞、破损等现象。若进水管和进水口正常，则接下来应对进水电磁阀线圈的供电和阻值进行检测，如下图所示。若进水电磁阀损坏且不可修复，应对其进行代换。

若进水电磁阀的检测结果正常，洗衣机仍不能进水，说明进水电磁阀内部的部件可能有损坏或异常情况，可进一步将进水电磁阀拆开，检查内部的各部件。若发现损坏的部件，可更换或修复损坏部件即可排除故障。
