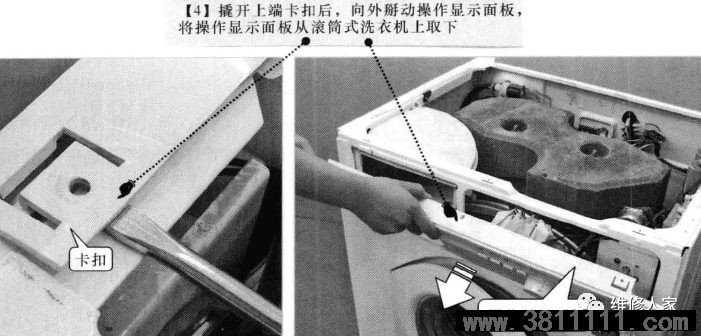

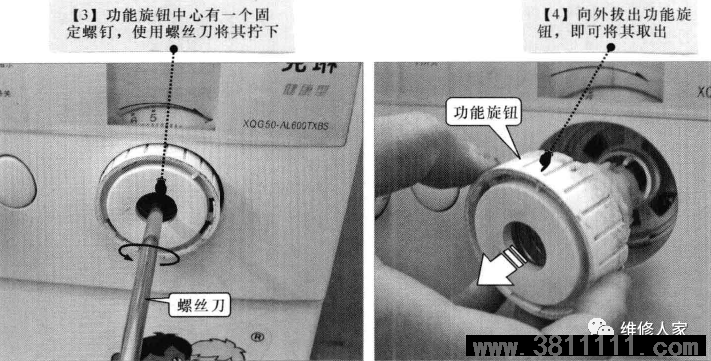

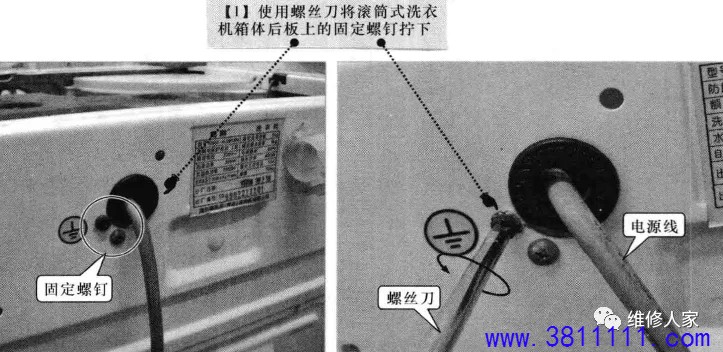

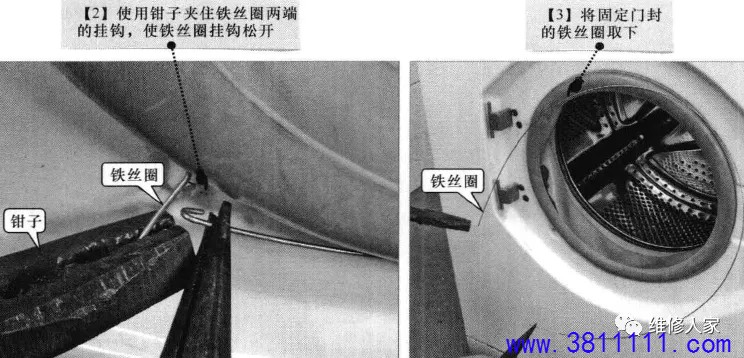

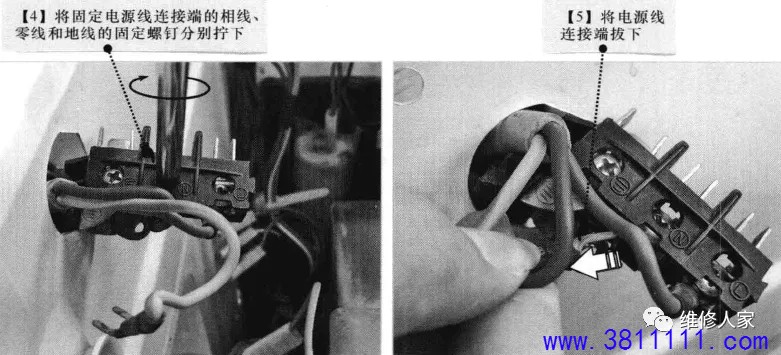

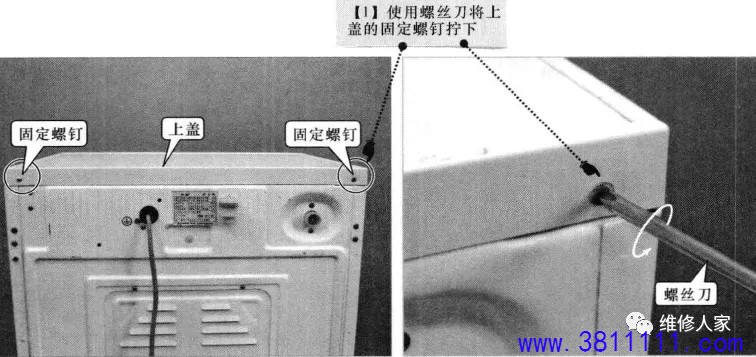

虽然不同洗衣机内部结构有所差异,但其拆卸流程基本类似,只是在拆卸的细节上有所不同,遇到不同安装连接方式的洗衣机时需先观察,再分析,然后再动手操作。 对滚筒式洗衣机进行拆卸学习,主要练习对护板、操作显示面板及主要功能部件的拆卸。 一、滚筒式洗衣机护板的拆卸 滚筒式洗衣机的护板主要是指上盖和后盖板,在进行线路检修时,常常需要拆卸上盖和后盖板,以便对内部线路的连接或部件安装情况进行检查。滚筒式洗衣机护板拆卸的具体操作如下图所示。 二、滚筒式洗衣机操作显示面板的拆卸 操作显示面板用于输入人工指令,进而控制洗衣机的工作状态。操作显示面板通过功能旋钮及相应的卡扣等固定在箱体上,对操作显示面板进行拆卸时,首先将操作显示面板上的功能旋钮取下,然后再将操作显示面板与机体分离,最后拔下操作显示面板内的连接引线。 1、取下功能旋钮 滚筒式洗衣机的功能旋钮与洗衣机内部的程序控制器连接。对操作显示面板进行拆卸前,首先取下功能旋钮,具体操作方法如下图所示。 2、分离操作显示面板 通常操作显示面板是由固定螺钉和卡扣进行固定的,取下固定螺钉,松开卡口后即可将操作显示面板与洗衣机箱体分离。取下操作显示面板的步骤如下图所示。 3、拔下操作显示面板内的连接引线 取下滚筒式洗衣机的操作显示面板时,发现功能按键控制器、指示灯等通过卡扣固定在操作显示面板上,温度控制器通过固定螺钉固定在操作显示面板上,如图所示。 它们的拆卸方法大致相同,在此我们以指示灯为例练习拆卸。指示灯的拆卸方法如下图所示。 至此,操作显示面板的拆卸基本完成。 三、滚筒式洗衣机门的拆卸 滚筒式洗衣机的门通常安装在洗衣机箱体前面,洗衣机门组件用于密封滚筒,保证洗衣机在洗涤状态下不可打开洗衣机门。对洗衣机门进行拆卸主要包括对门、门封进行拆卸。 1、取下滚筒式洗衣机门 对洗衣机门进行拆卸时,首先打开洗衣机门,找到固定螺钉,使用适合的螺丝刀拧下固定螺钉,接着将洗衣机门和固定铁片取下即可,如下图所示。 |
