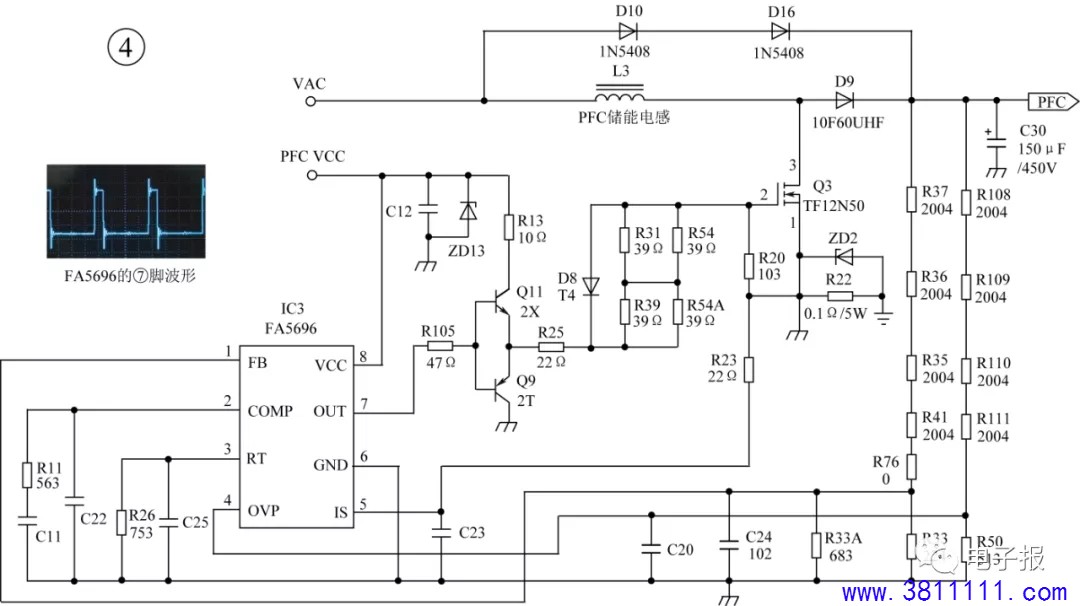

3．PFC电路 该电源板的PFC电路如图4所示。该电路主要由驱动控制电路IC3（FA5696）、储能电感L3、功率输出开关管Q3、PFC整流滤波电路D9、C30等组成。L3、D9、Q3等元件组成PFC升压电路，L3为升压电感，D9为升压二极管，Q3为功率输出开关管；D10、D16为分流二极管（用于防止浪涌冲击和L3出现磁饱和）。 （1）FA5696简介 FA5696是工作于临界导电模式的功率因数校正IC，内部集成了欠压锁定检测、振荡器、比较器、软启动、栅/门极驱动器、误差放大器、RS触发器、过压保护电路等。FA5696引脚功能和实测维修数据见表2。 表2 FA5696引脚功能和实测维修数据
（2）基本工作过程 市电整流产生的VAG电压（100Hz脉动电压，待机状态约300V，开机状态约215V）经电感L3送到功率开关管Q3的漏极。当主板的开机信号送到电源板后，待机控制电路被置为开机状态，IC1的8脚得到PFC_VCC供电。当IC101的8脚输入的电压被内部电路检测为正常时，内部的振荡电路开始振荡，振荡产生的信号经过栅极驱动，从7脚输出脉冲信号控制Q11、Q9组成的推挽电路交替截止和导通。当PFC的驱动信号为高电平时，Q11导通，Q9截止，功率输出开关管Q3的栅极为高电平，栅–源极两端电位正向偏置，Q3导通，市电整流后得到的脉动电压VAC对L3进行充电，电能转化成磁能储存在L3中；当PFC的驱动信号为低电平时，Q11截止，Q9导通，Q3的栅极被下拉为低电平，栅–源极两端电位反向偏置，Q3截止，L3储存的磁能释放，经D9、C30整流滤波后输出电压提升到380V左右（即PFC电压），该电压输出到主电源电路。 （3）稳压控制电路 PFC电路输出电压经R37、R36、R35、R41与R33、R33A分压，将取样电压送到IC3的1脚，作为输出直流电压误差信号，经内部电路比较放大、对比运算，产生误差调整电压，对7脚的脉冲占空比进行调整，控制Q3的导通时间，维持输出电压的稳定。 （4）保护电路 过压保护（OVP）电路：当PFC电压异常升高时，PFC电压经R108、R109、R110、R111与R50分压后，加到IC3的4脚电压也会升高，当电压达到2.71V时，过压比较器动作，过压保护电路会起控，强制振荡器停止振荡，关闭7脚信号输出，Q3得不到驱动信号而关断。 过流保护电路：MOSFET开关管Q3的S极电阻R22为过流取样电阻，R22两端的电压降反映了PFC电路电流的大小。当Q3电流过大时，R22两端的电压降随之增大，使FA5696的5脚（IS）电压升高，当5脚电压超过0.58V时，5脚内部保护电路启动，PFC电路就会停止工作。 4．主电源电路 |
