空调器风扇组件原理与检修。

空调中风扇的作用是加速空气的流动。空调器中的风扇主要有三种，即离心风扇、贯流风扇和轴流风扇。一般在空调器室外机组中装有轴流风扇，而在空调器室内机组中，窗式空调器和立柜式空调器一般采用的是离心风扇，分体壁挂式空调器则采用贯流风扇。

电动机俗称马达，是指依据电磁感应定律实现电能的转换或传递的一种电磁装置。在空调器系统中，电动机的主要作用是产生驱动转矩，作为压缩机、风扇等器件的动力源。空调器风扇电动机是离心风扇、贯流风扇、轴流风扇的动力来源，它可分为三相电动机和单相电动机。小型家用空调器大多采用单相异步电动机，容量较大的柜式空调器采用三相异步电动机，摇风装置和电子膨胀阀多用微型同步电动机或步进电动机。一般来说，室内风扇电动机 主要有贯流风扇电动机和离心风扇电动机，室外风扇电动机采用的是轴流风扇电动机。

1. 轴流风扇与电动机

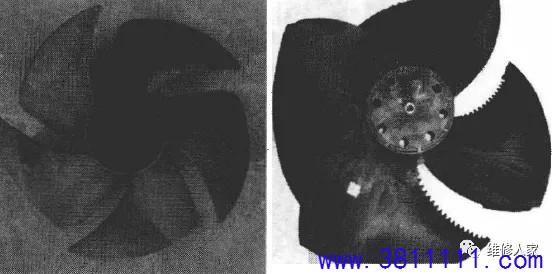

轴流风扇安装在冷凝器的内侧，其作用是冷却冷凝器，即室外空气从室外机两侧的百叶窗吸入，经轴流风扇吹向冷凝器，将冷凝器中散发的热量强制吹向室外。轴流风扇叶是用ABS工程塑料与铝合金材料压制而成（家用空调器大多采用ABS工程塑料，中央空调器末端一般采用铝合金材料），扇叶有3片、4片、5片几种。轴流风扇的特点是效率高、风量大、价格低、省电，缺点是风压较低、噪声较大。

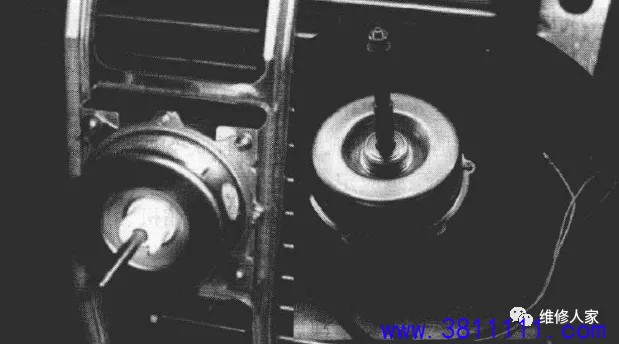

轴流风扇电动机主要用于空调器的室外机以及窗式空调器的冷凝器鼓风扇电动机中，其作用是驱动轴流风扇叶转动，即将带动扇叶将冷凝器散发的热量吹向室外, 加速冷凝器的冷却，使制冷剂由气态变为液态。

2. 离心风扇与电动机

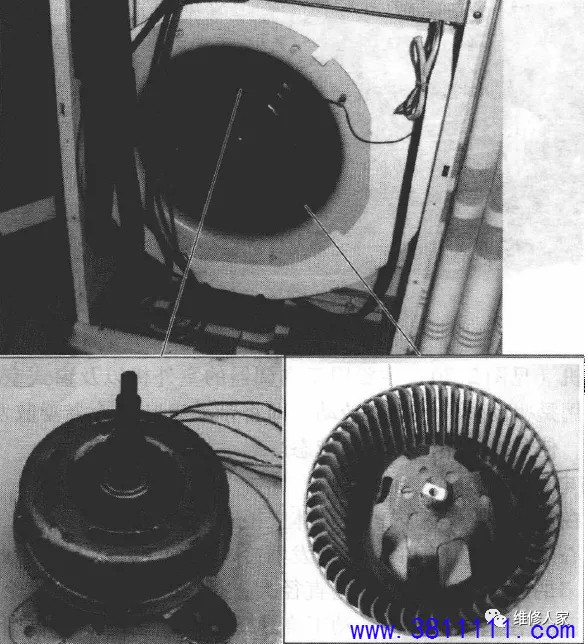

离心风扇安装在窗式空调器室内侧或分体立柜式空调器室内机组中，其作用是将室内的空气吸入，再由离心风扇叶轮压缩后，经蒸发器冷却或加热，提高压力并沿风道送向室内。离心风扇与贯流风扇的叶片相似，但叶轮直径大，长度很小，而且叶轮四周都有蜗壳。离心风扇在室内电动机带动下高速旋转时，在扇叶的作用下产生离心力，中心形成负压区，使气流沿轴向吸入风扇内，然后沿轴向朝四周扩散，为使气流定向排出，在蜗壳的引导下，气流沿出风口流出。离心风扇的特点是结构紧凑、风量大、噪声比较低、压头低。

离心式风扇电动机应用在窗式空调器的室内侧空气循环鼓风以及柜式空调器的室内机鼓风。离心风扇电动机的风量比轴流式小，但风压比轴流式大。

3. 贯流风扇与电动机

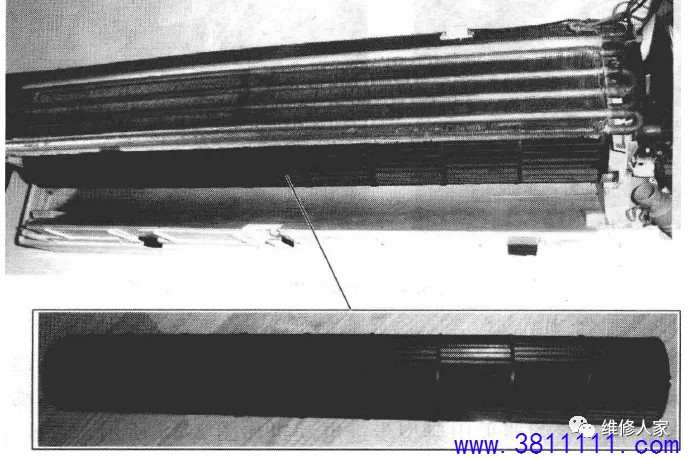

贯流风扇通常应用在分体壁挂式空调器室内机组中，安装在蒸发器的里侧，为调节气流的方向，通常将贯流风扇固定在两端封闭塑料壳中。这种风扇轴向尺寸很宽，风扇叶轮直径小，呈细长圆筒状，贯流风叶的叶片采用向前倾斜式，气流沿叶轮径向流入，贯穿叶轮内部，然后沿径向从另一端排出。贯流风扇的特点是转速高、噪声小，适用于室内机。

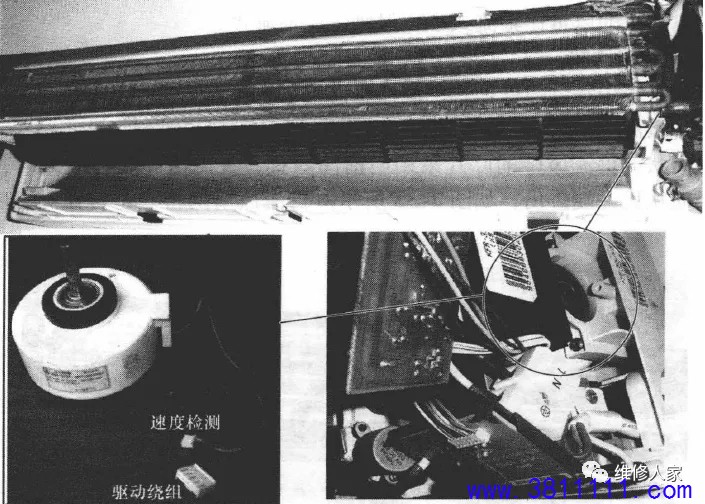

贯流风扇的驱动电动机主要应用在分体式空调器的室内机中，它直接与贯流风扇的主轴相连，当工作时电动机转动，即可带动风扇旋转。贯流式风扇电动机工作时，横截面上的一部分流道吸入空气，而另一部分流道排出空气，空气是横贯流过风扇电动机的。驱动贯流风扇的电动机一般采用单相电容式电动机，该电动机电动机有两组引线，一组用于速度检测（速度检测传感器插头较小），另一组为驱动绕组（电动机绕组引出线插头较大。

4. 导风板与电动机

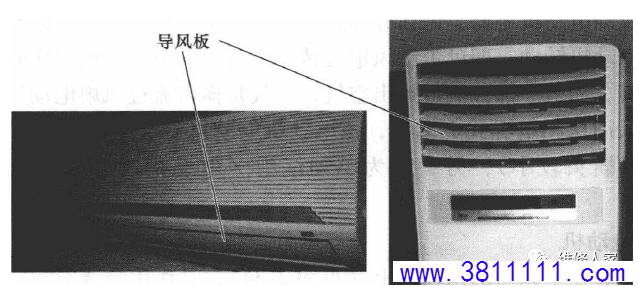

导风板一般都装在空调器的出风口上,其作用是调节空气的流向，以利于室内空气的循环，使冷气（或热气）能按设定方向定向吹出。多数空调器导风板有两组，分别安装在水平方向和垂直方向上。垂直方向的导风板需手动调节，以控制风向左右的偏转程度；水平方向的导风板则由机内的步进电动机控制，可以根据用户不同要求上下摆动，也可以在某个角度上定位，改变水平导风板的动作和位置，可以控制送风方向的高低。现在新型空调器导风板的动作都是由电脑板来控制。

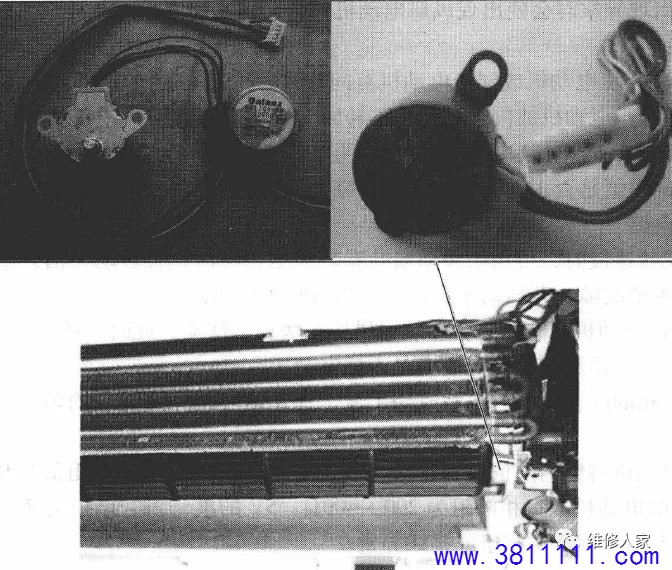

步进电动机常用在分体壁挂式室内机的导风板上，作为驱动导风板的动力。步进电动机的内部有4组线圈，只有在相应的引线端子上按次序加上电压，转子才能转动，也就是说它是靠脉冲电压控制运转的。在脉冲电压信号的控制下，步进电动机的转速可以在很大范围内变化，转动方向也能随意改变，为了控制转速和增大转距，步进电动机内一般装有整套的齿轮转动机构。空调器采用典型步进电动机，它通过红、橙、黄、 蓝、棕（或粉）5根导线与控制电路相接，其中红线为5V或12V电源线，其他4根是脉冲驱动信号线。

5、风扇组件故障检测

风扇组件出现异常时会使出现风扇电动机不转、转速慢或噪声大故障，此时可采用以下方法进行检测：

（1）当单相异步电动机或同步电动机有问题时的检测方法

1）当单相异步电动机或同步电动机不转时，可用万用表交流电压挡检测它的连接插头处是否有电压输入；若电压输入正常，则说明电动机内部可能存在绕组开路，此时可用电阻挡测量其绕组的阻值是否正常；若阻值为无穷大，则说明绕组已开路；若电压输入，则检査供电及其控制电路。

2）当出现转速慢时，可用手拨动扇叶看转动是否灵活；若转动灵活，则说明电动机绕组异常或供电系统故障；若转动不灵活，则检查轴承是否缺油。

（2）当步进电动机有问题后会导致导风板无法正常摆动，此时可按以下步骤进行检测。

1）检査电动机插头与控制板插座是否插好。

2）检査齿轮的配合情况，空载时用手慢慢地转动转轴，受力应均匀，看电动机是否被卡住。

3）检测电动机绕组的阻值是否正常（步进电动机的4个绕组的阻值是相等的，一般额定电压为12V的电动机，每相电阻为200~400Ω；5V的电动机，电阻为70~100Ω）,若某相阻值太大或太小，则说明绕组或接线异常。

4）将电动机插头插到控制板上，分别测量电动机工作电压及电源线与各相之间的电压（额定电压为12V的电动机相电压约为4.2V；额定电压为5V的电动机相电压约为1.6V）,若电源电压或相电压有异常，说明控制电路损坏，应更换控制板。

（3）室内外风扇组件的检测方法

室内外风扇组件的最常见故障是风扇电动机绕组烧断，风扇电动机转子和轴承、接线、 叶片有问题。检修时可按以下方法进行：

1）观察导风叶是否破损、卡死、脱位或连杆机构是否损坏；电动机与支架的紧固螺钉是否松动或装配不到位；风扇电动机接线是否松动；导风圈是否变形；电动机的转子与轴是否松动；风扇电动机轴弯曲变形等。

2）用风速仪测量风量或转速是否正常；手感风扇电动机轴是否松动、串动；用万用表测量电动机绕组是否短路或断路。电动机有三根线，两组绕组，一组是起动绕组，一组是运转绕组，接电容的绕组是起动绕组，电阻值比运转绕组要大一点，两组绕组用万用表测量时都要有阻值，应为200~400Ω。
3）听风扇电动机运转的声音是否正常；听电动机轴承是否有异声；听风扇运转是否有噪声等。
