格力ES系列多联机制冷系统原理图

工作原理介绍 ：

格力GMVES 多联空调机组室外机由一个室外机，多个室内机单元并联组成。

其工作原理如下：

内机为制冷模式运行时，室外机根据室内机的运行负荷需求，相应地启动室外模块，室外换热器作为系统的冷凝器，各制冷室内机的换热器并联作为系统的蒸发器，通过室内机的送回风循环实现对室内空间的空气温湿度调节；

内机为制热模式运行时，室外机模块所有的四通阀切换为得电状态，室外 换热器作为系统的蒸发器，室内机的换热器作为系统的冷凝器，通过室内机的送回风循环实现对室 内空间的空气温湿度调节。

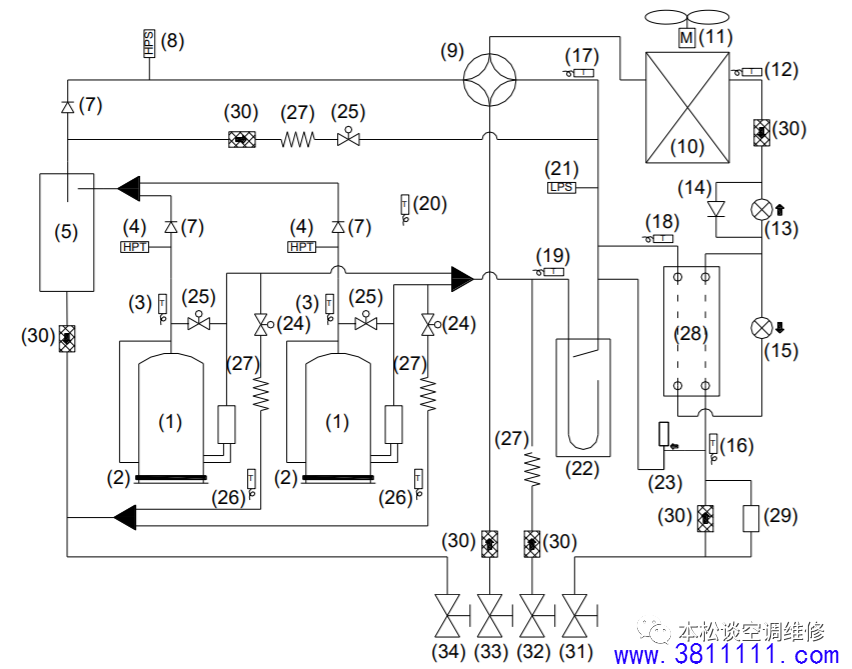

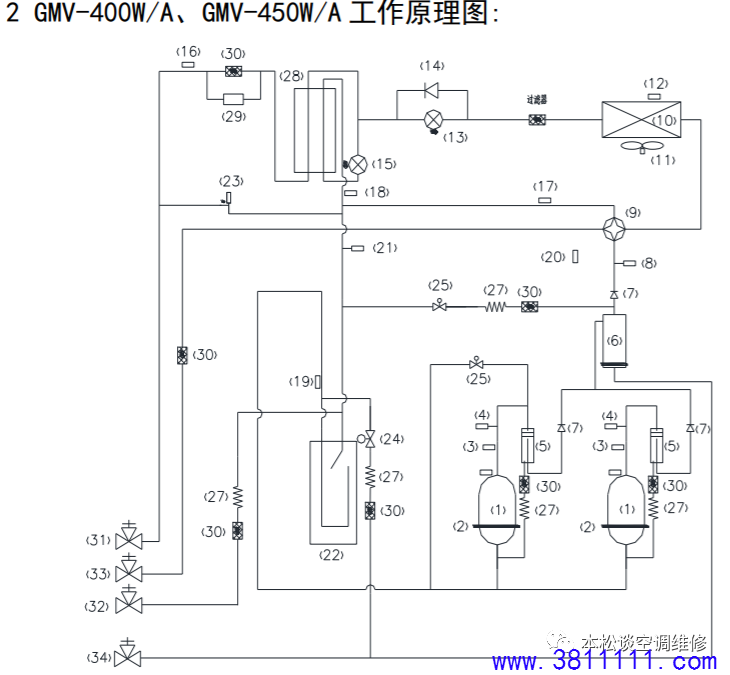

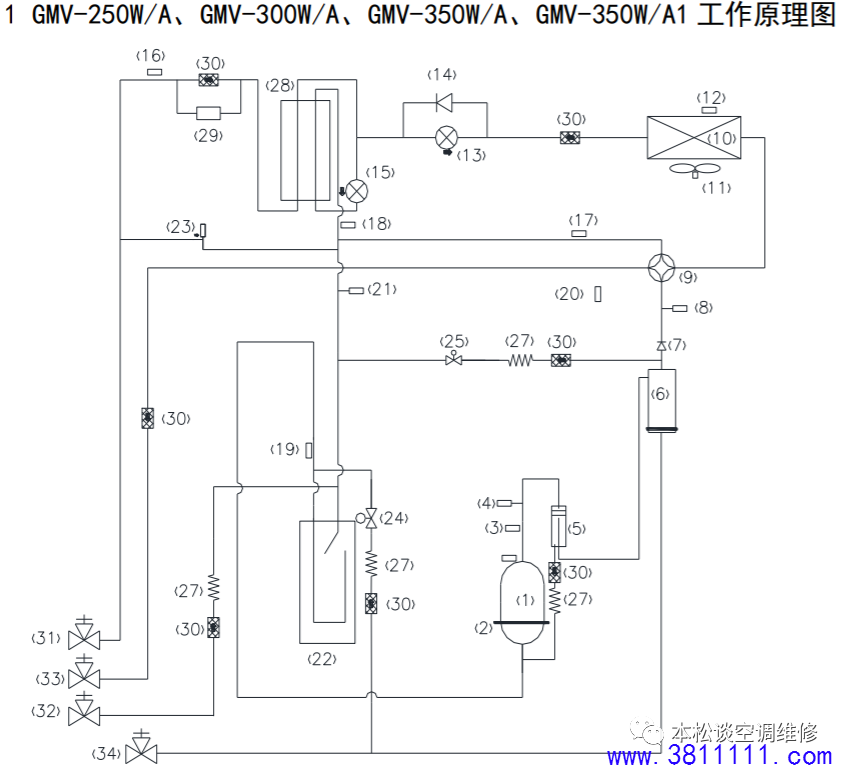

机组工作原理图

.4 GMV-785W/A 工作原理图:

4  GMV-785W/A 工作原理图:

5  GMV-900W/A 工作原理图:

6  GMV-785W/A1、GMV-900W/A1 工作原理图:

7  GMV-250W/B、GMV-300W/B 工作原理图:

8  GMV-350W/B 工作原理图:

.9  GMV-400W/B、GMV-450W/B 工作原理图:

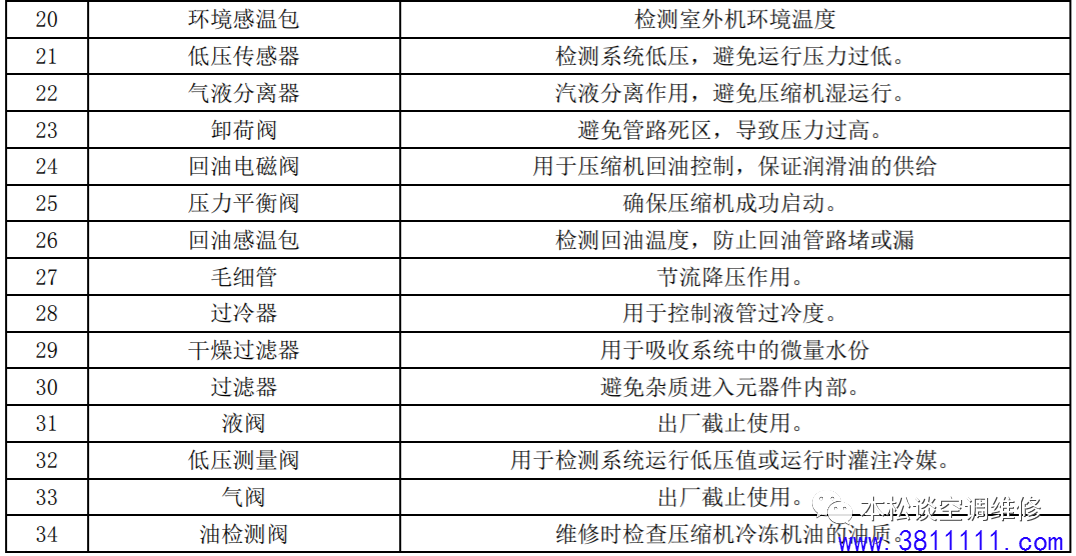

10 各部件名称和主要功能

。
