照明器具安装工艺及接线要求

  照明器具安装及接线

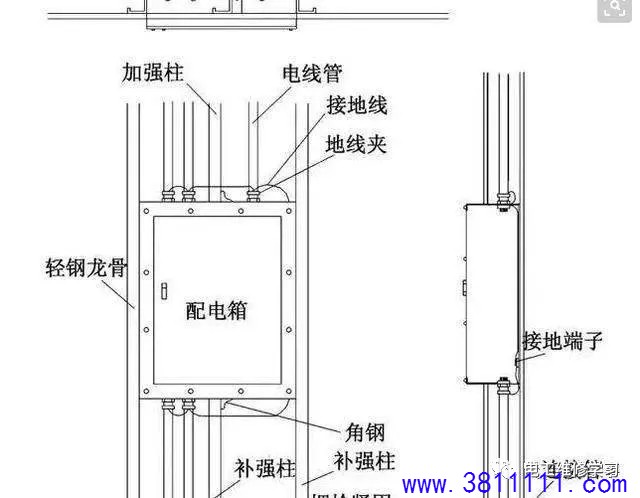

照明器具安装，应在土建装饰完成后进行，单股导线可直接与器具相连接，多股导线应搪锡并压接线鼻子后与器具相连接，插座相序为左零右火上接地，开关应为火进控出再接灯，各种箱盘具有可靠接地。

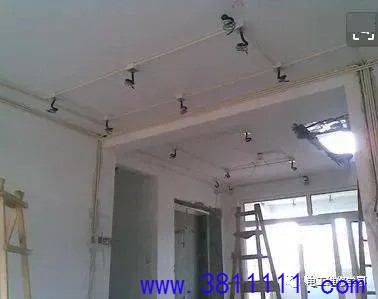

1、吸顶灯具安装

安装吸顶灯时一般直接将木台固定在天花板的木砖上，在固定之前，还须在灯具的底座与木台之间铺设石棉板和石棉布。

2、日光灯安装

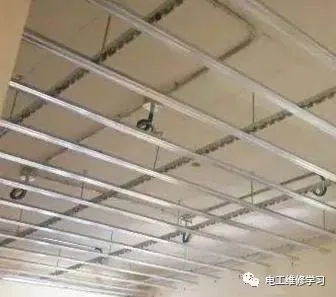

吸顶式安装：根据设计图确定日光灯的位置，将日光灯紧贴建筑物的表面，日光灯箱应完全遮盖住灯头盒，对着灯头盒的位置打好进线孔，将电源线接入灯箱，进线套上黄腊管以保护导线。日光灯安装在吊顶上时，应用自攻螺丝将灯箱固定在龙骨上，灯箱固定好后，将电源线压入灯箱的端子板上，把灯具的反光板固定在灯箱上，并在灯箱的端子板上，把灯具的反光板固定在灯箱上，并将灯箱调整顺直，最后把日光灯管装好。

吊链式安装：根据灯具的安装高度，将全部吊链编好，把吊链挂在灯箱挂勾上，并且在建筑物顶棚上安装好塑料（木）台，将导线按顺序编插在吊链内，并引入灯箱，在灯箱的进线处应套上软塑料管以保护导线，压入灯箱内的端子板（瓷接头）内。将灯具导线和灯头盒中甩出的电源线连接，并用粘塑料带和黑胶布分层包扎紧密。理顺接头扣于法兰盘内。法兰盘（吊盒）的中心应与塑料（木）台的中心对正，用木螺丝将其拧牢固。将灯具的反光板用机螺丝固定在灯箱上，调整好灯脚，最后将灯管装好。

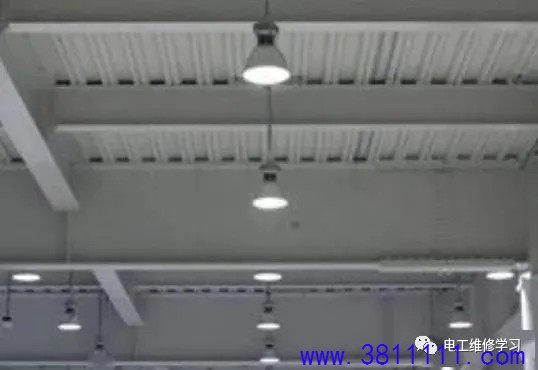

吊杆式安装：规格型号必须符合设计要求，吊杆必须平直，采用钢管作为灯具的吊管时，钢管内径一般不应小于10mm，必须根据灯具的重量选用相应规格的镀锌材料做成支架。将导线从灯口穿到灯具的接线盒，一端盘圆、涮锡后压入灯口，理

顺相线和零线，连接并涮锡后包扎并甩出电源引入线，从吊杆中穿出。吊杆与线盒之间、吊杆与灯具之间，螺纹连接的齿合长度不得小于20mm，并且有防松装置。

3、插座接线应符合下列规定：

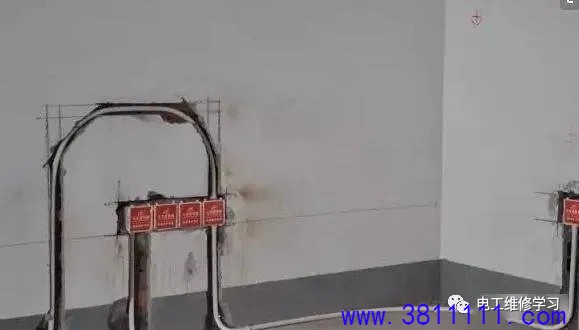

单相两孔插座的右孔或上孔与相线连接，左孔或下孔与零线连接；单相三孔插座，面对插座的右孔与相线连接，左孔与零线连接；单相三孔、三相四孔插座及三相五孔插座的接地或接零线接在上孔；插座的接地端子不与零线端子连接；同一场所的三相插座，接线的相序一致；接地或接零线在插座间不串联连接。安装的插座面板紧贴墙面，四周无缝隙，安装牢固，表面光滑整洁，无碎裂、划伤，装饰帽齐全；同一室内插座安装高度一致。

4、照明开关安装应符合下列规定：

同一建筑物的开关采用同一系列的产品，开关的通断位置一致，操作灵活、接触可靠；相线经开关控制。开关安装位置便于操作，开关边缘距门框边缘的距离0.15—0.2m，相同型号并列安装及同一室内开关安装高度一致，且控制有序不错位，安装的开关面板应紧贴墙面，四周无缝隙，安装牢固，表面光滑整洁，无裂纹、划伤，装饰帽齐全。
