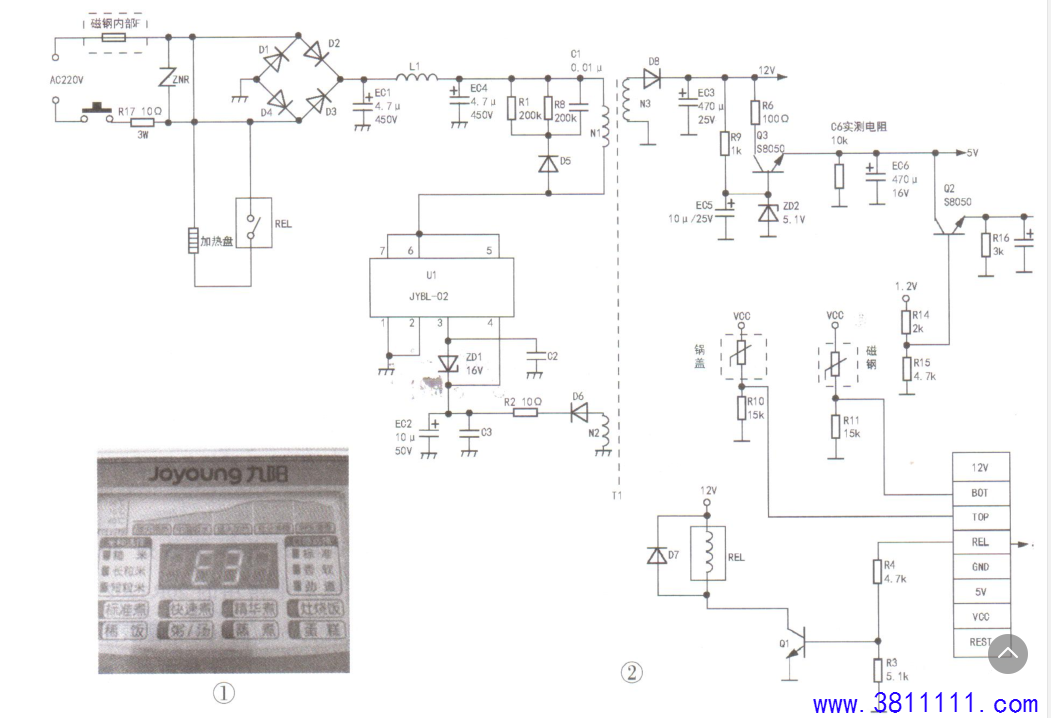

九阳JYF-40FS19智能电饭煲故障检修3例 例1:上电后继电器有吸合声,水温升高,但工作约4分钟后蜂鸣器鸣叫，并屏显故障代“E3”,如图1所示。 分析检修:经查,锅盖温度检测电路的连线断路,断路点在锅盖转轴处。换用新线后试机,故障排除。 例2:上电后面板无显示，按键无反应。 分析检修:根据故障现象分析,判断电源电路有问题,实绘电源板电路如图2所示。220V市电通过磁钢内温度保险、热保护器、电阻R17加到由二极管D1~D4组成的全桥上，经全桥整流后在滤波电容EC1上产生约300V直流电压,经 电感L1、电容EC4进一步滤波后,通过开关变压器T1的初级绕组N1加到电源芯片U1的⑤、⑦脚,开关电源启动工作。 热端N2绕组产生的交流电压经二极管D整流、电容EC2滤波,产生约16.5V直流电压作为U1的二次供电和取样电压。冷端N3绕组 产生的交流电压经二.极管D8整流、电容EC3滤波,产生12V直流电压。Q3.ZD2等元件组成串联稳压电路,输出5V直流电压。在12V电压正常的前提下,Q2导通，输出VCC(5V),供给钢内温度检测电路、锅盖温度检测电路和面板。 上电测12V.5V输出端电压均为0V，断电后测12V输出端对地无短路现象，这说明故障在热端。测U1的⑤~⑦脚电压为300V,正常;检查U1外围电路,未见异常,判断U1不良。更换U1后试机,故障排除。 例3:雷击后不通电。 分析检修:拆机检查,发现电阻R17断路,U1炸裂，稳压二极管ZD1、ZD2击穿，三极管Q3损坏。更换.上述损坏元件后试机,故障排除。
|
