一体机电脑(板号:IPC_H81)，VGA 不显示的维修

一台一体机电脑(板号:IPC_H81)，VGA 不显示。

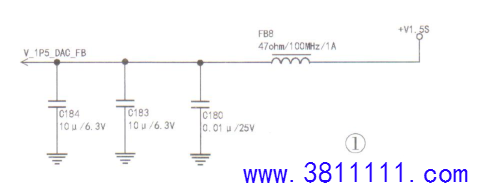

分析检修:更换显示器试验，确认电脑主板有问题。该机采用SOKET1150 CPU+H81南桥架构主板。加电后，用示波器测量主板上的R、G、B信号，无波形输出。断电后测量同步信号VGA_ HSYNC/VGA_ _VSYNC，对地阻值为450Ω，正常;.上电后测量VGA接口⑨脚( +5V_ CON )5V供电也正常。为快速排除故障，先刷写BIOS数据，结果故障依旧。更换CPU后VGA不显示，看来不是CPU的问题。接下来检查南桥的工作条件，发现南桥内部AF2脚(VCCADAC1_ _5)的供电为0V(测试点为电容C184两端，明显异常)。该组供电为VGA模块1.5V核心供电，南桥外部更名为V_ 1P5_ DAC_ FB，它通过电感FB8连接到+V1.5S ( 主板二级电压)，如图1所示。测得+V1.5S电压正常，判断是FB8开路，换新后故障排除。
