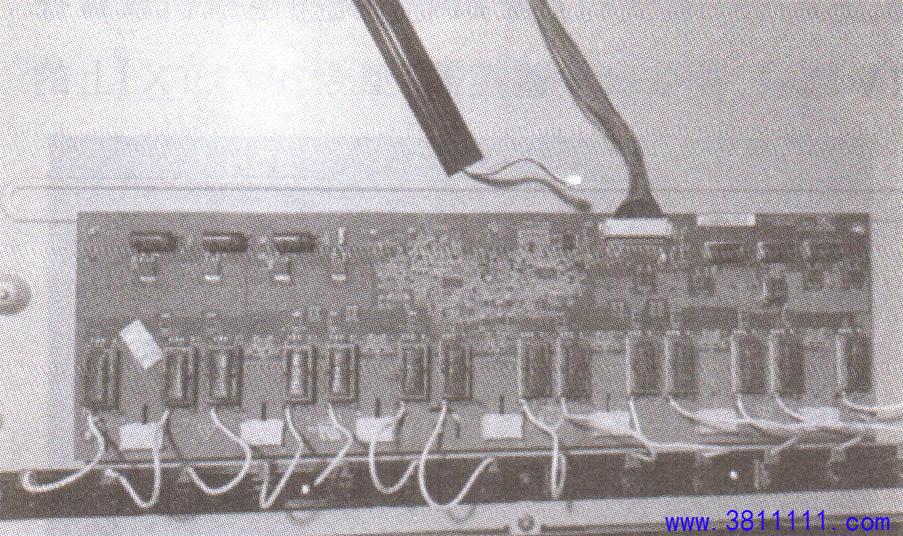

长虹LT40720F型液晶彩电黑屏故障维修 一台长虹LT40720F型液晶彩电，开机后黑屏，但伴音正常。 通电试机，测得电源板上插座CNS1中的PVSD端有5V待机电压，按“开机”键后主板上的ON/OFF端电压为4.68V， 高压板24V供电正常，主板上的5V及24V供电也正常，但背光不亮，判断高压板损坏。该机高压板由左右两块板组成，型号为SSI-400-14A01 ，如图1所示。 在路检测左右板的24V供电电路，发现左板7A保险管正常，24V供电滤波电容C101、C102(均为330μF/35V)两端在路电阻大于400kΩ，而右板7A保险管已熔断，124V供电滤波电容C104、C103两端在路电阻正反均约43Ω，明显偏小。继续检测， 发现右板上的功率管Q307(4614)短路，怀疑高压变压器有问题。为保证维修质量，决定换板维修。购回同型号高压板换.上试机，故障排除。
|
