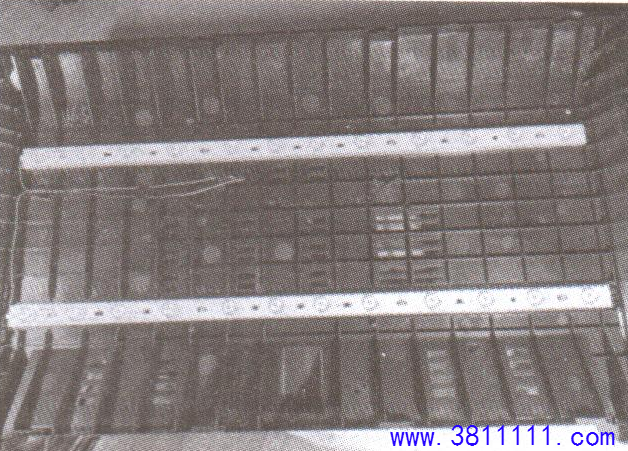

康佳LED32F3300CE型液晶彩电黑屏故障维修 一台康佳LED32F3300CE型液晶彩电,开机后黑屏,但伴音正常。 通电开机,整机电流很小,判断背光未工作。 拆机，实测背光插座XS702中的LED+端对地电压，刚开机时约为134V,随后快速降到11.9V。XS702接有两组红、白线，判断屏内有两组LED灯条。用点灯器测量，一组灯条的电压显示为312V ,说明该组已开路;测量另一组,刚开始电压 为73.4V,随后上升为76.3V,这时屏上出现图像，显然屏内有一组LED灯条坏。 拆开液晶屏及均光板,看到屏内有2根灯条，每根灯条上有12只灯珠,如图1所示。购回同型号(LED32F3300C.35016695 )灯条,装机试验,故障排除。此时实测两组灯条电压分别为76.1V及75.6V,看来本机采用6V灯珠。按照6Vx12=72V计算,本机的灯条供电偏高。于是按“菜单”键选中“背光调节”，原设定值为“140”(最大值为“150”),将其调为“70”,再将图像亮度由原来的“50”调为“90”(最大值为“150”),图像亮度正常。
|
