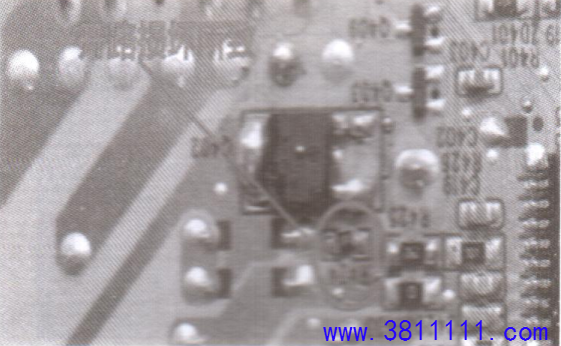

一台长虹55G3型机，开机后背光灯不亮，黑屏。 分析检修：经查，背光电路中的Q402（MOS管）开路。更换Q402后，接上工装背光灯条试机，灯条发光正常。约20min后工装背光灯条熄灭，Q402再次损坏。对U203及外围元件检查，未发现异常。更换Q402后测其G极电压为11.23V、D，极电压为0.38V、S极电压为0.25V，在测量中发现Q402发烫。检查Q402外围元件，发现其G极下偏置电阻R424（10kΩ贴片电阻）开路，如图8所示。更换R424后试机，故障排除。此时测得Q402的G.D.S极电压分别为8.92V、0.35V、0.25V。
|
