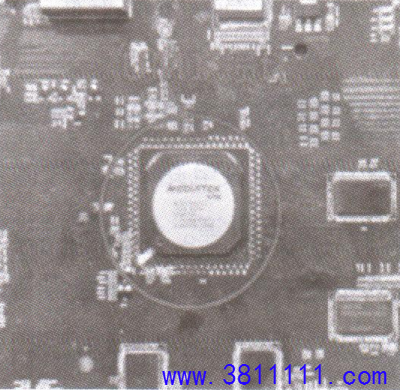

一台长虹43Q3TA型机，开机后灰屏。 分析检修：该机采用二合一主板（主板T-CON一体）。本故障的常见原因有：主板供电异常，主板部分控制异常，主板数据异常造成无上屏VBO信号输出，T-CON部分供电或数据异常，T-CON主芯片异常，T-CON电路电源管理、电平切换或伽马电路异常等。测量T-CON电路，发现V18T、V1D2T、V12T、DVDD1T、DVDD1B、AVDD1B、VGL1T、VGHD1B、3V3VTB1等电压均为0V，，怀疑电源管理芯片U804T没工作。查看线路，发现V12T电压从U21⑤~⑧脚输出，测U21①、③脚输入电压为12.3V（正常），控制端②、④脚电压为12.1V（正常时应为低电平），说明故障出在控制电路中。U21②、④脚外接控制三极管AQ03，检查QA03、RA29、CA06、RA28未见异常。QA03的b极控制信号LVDS_PWR_EN来自主芯片UM1（MT5520AEDJ，如图5所示）的U30脚。经查，UM1没有输出LVDS_，PWR_EN，信号。补焊UM1后故障排除。
|
