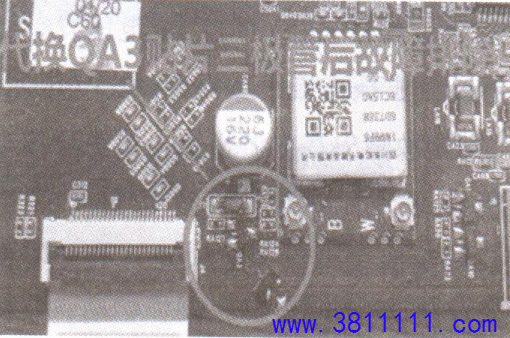

一台长虹49E8电视，开机后图像正常，无伴音。 分析检修：无伴音故障的常见原因有：系统错误，整机主程序故障，伴音功放电路、主芯片内部音效处理电路或静噪电路异常等。先对系统进行恢复出厂设置及软件升级，故障依旧。测量伴音功放U802（TPA3140D2）⑦、15、16脚电压均正常，但①、②脚（静音控制端）电压为0.2V，而正常电压应为10.01V。测量U802①、②脚外接三极管QA1、QA3各极电压，如图4所示，QA1的b、c、e极电压分别为0.67V、0.2V、0V，QA3的b、c、e极电压分别为7.15V，、3.49V、7.78V。将QA1的b极与e极短接试机，声音正常。检查QA1外围元件均正常，代换QA3（MMBT3906）后开机，故障排除。此时测得QA3的b.c.e极电压分别为10.99V、0V、10.45V。
|
