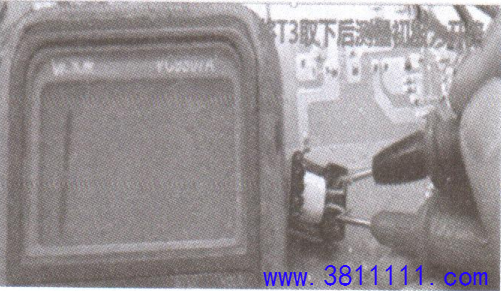

一台长虹60Q3T电视机,开机后背光不亮。 分析检修：为判断故障原因,首先将电源板上插座CON3①~③脚与③~⑥脚之间跨接一只4.7kΩ电阻,强制启动开关电源，上电测量背光输出电压（电容CL15、CL16两端）为0.23V,电容C3两端电压为389V ,说明PFC电路正常工作。检查背光电压形成电路,未发现异常损坏;测量背光振荡及保护控制芯片UCC25710（ ICL1 ）①脚电压为12.2V ,正常;代换ICL1后试机,故障依旧。再对激励电路进行检查,发现激励变压器T3（BCK-16-535T ）的初级线圈开路,如图3所示。更换T3后试机,故障排除。
|
