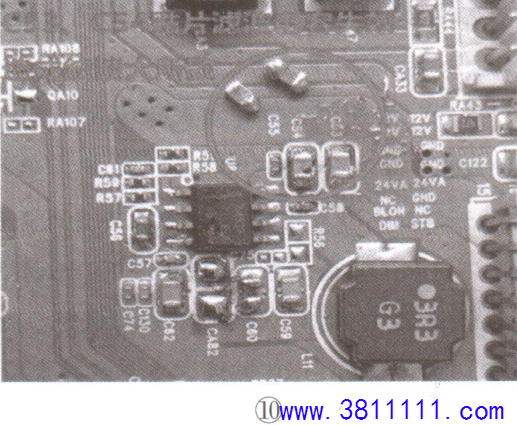

一台长虹58Q1N型液晶电视机，冷机开机出现LOGO后反复重启,热机开机正常的维修 分析检修:此故障原因有程序、EMMC、DDR、主芯片或供电异常等,逐一检查及代换后.故障依旧。冷机时上电,发现主板.上某DC-DC电路发出明显的“吱吱”声,这时测电感L11、LP2、L102输出电压分别为5.23V、1.53V、1.23V，均正常。怀疑DC-DC输出电压纹波过大,于是用一只220μF/50V电解电容依次与各路DC-DC输入、输出滤波电容并联,当与C53、C54(5.23V形成电路,U8的⑧脚12V输入滤波电容)并联时“吱吱’声消失,说明C53、C54失效,换用同规格的贴片电容,如图10所示，上电试机,故障排除。 注意:在并联220μF/50V电解电容前,要先短接电解电容正、负极进行放电,以免损坏后级芯片。
|
