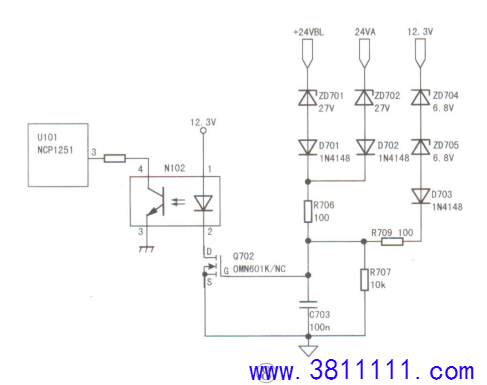

一台长虹49Q1R型液晶电视机故障三无的维修 分析检修:通电，测得电源板输出的12V电压不稳定，怀疑故障在电源板.上。此机所用电源板型号为HSL55S-1M2 5A8 (可用FSPL55S - 1M25A8型板代替)，U201 (FA5591) 与Q201、L202组成PFC电路，U401 (NCP1393) 与Q401、Q402、T201、C402等元件组成LLC电路，在T201次级得到两路24V电压，分别供给主板和背光电路。 U101(NCP1251)、Q301、T101组成反激功率变换电路，在T101次级产生12V电压，供给主板。目测12V滤波电容未见异常。测U101工作条件，发现③脚(过功率检测)瞬间电压升至2.89V， 而正常电压应为0.2V。U101③脚外接12V及双24V过压检测电路，如图8所示。断开N102开机，故障消失，说明故障在N102所接的电路中。经查，ZD705软击穿，换新ZD705后试机，故障排除。
|
