柜式空调交流接触器故障维修实例。

一、交接线圈开路

故障说明：格力KFR-70LW/E1简称(7053L1 )A型，用户反映空调器开机后不制冷，室内机吹自然风。

1. 测量压缩机运行电流和交接下端电压

上门检査，重新上电开机，室内机吹风为自然风，空调器不制冷，到室外机检査，发现只有室外风机运行，听不到压缩机的运行声音，在三通阀维修口接上压力表，压力为静态压力约0.9MPa,说明压缩机未运行。

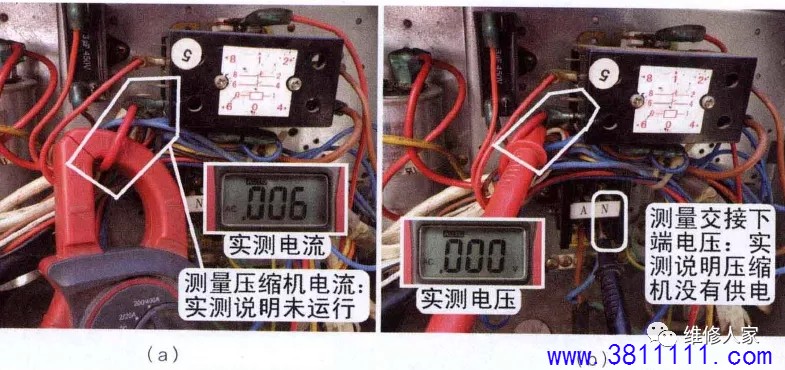

使用万用表交流电流挡，见下图(a),钳头夹住交接下端的压缩机公共端红线，实测电流为0A,也说明压缩机未运行。

使用万用表交流电压挡，见图(b), 一表笔接室外机接线端子上零线N端、一表笔接交接下端压缩机公共端红线测量电压，正常电压应为交流220V,实测电压为交流0V, 说明压缩机线圈没有供电。

2. 测量交接上端和线圈电压

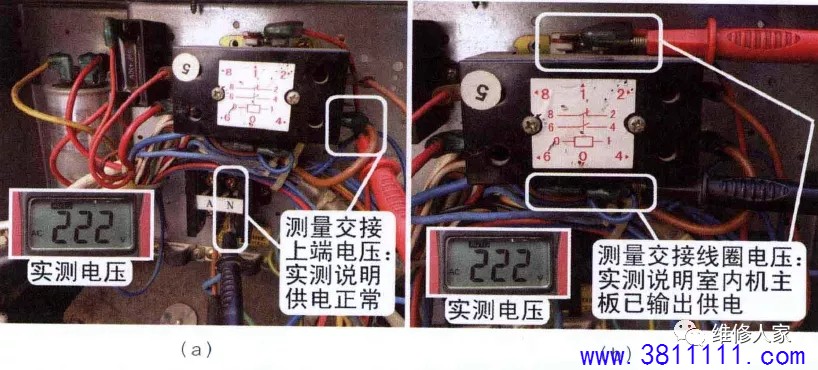

黑表笔不动，红表笔接交接上端引线相当于测量接线端子电压，见下图(a),实测为交流220V,说明正常。

依旧使用万用表交流电压挡，表笔直接测量交接线圈的两个端子，实测电压为交流220V,见图(b),说明室内机主板已输出压缩机运行的控制电压，故障可能为交接线圈开路或交接触点开路。

3. 测量交接线圈阻值

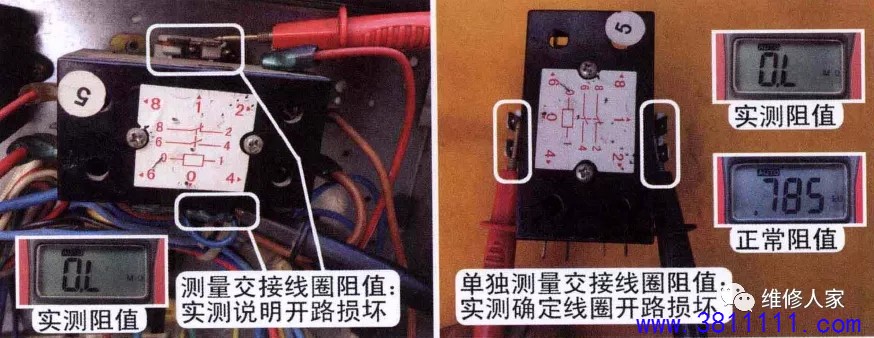

断开空调器电源，并拔下交接线圈一侧端子的引线，使用万用表电阻挡，测量交接线圈的两个端子，正常阻值应约为550Ω，而实测阻值为无穷大，初步判断交接线圈开路损坏。从室外机取下交接，单独测量线圈阻值仍为无穷大，从而确定交接线圈开路损坏。

维修措施：更换交接。由于无同型号的交接更换，因此使用参数接近的交接代换。再次上电开机，室外风机和压缩机均开始运行，制冷恢复正常。使用万用表交流电压挡，再次测量交接下端电压为正常值交流220V。

总结：

① 交接线圈开路，触点一直处于断开状态，压缩机因无供电而不能运行，空调器不能制冷。

② 判断交接线圈控制电路是否正常的简单方法：重新上电开机，细听交接，如发出较响的“啪”的一声，说明交接线圈控制电路正常；如未发出一点声音，则为线圈控制电路有故障，应检查交接线圈阻值、室内机主板是否输出电压等。

二、交接触点炭化

故障说明：格力KFR-72LW/(72566)Aa-3悦风柜式空调器，用户购机约1年，现在开机后不制冷，室内机吹自然风。

1. 测量压缩机电流和输出端电压

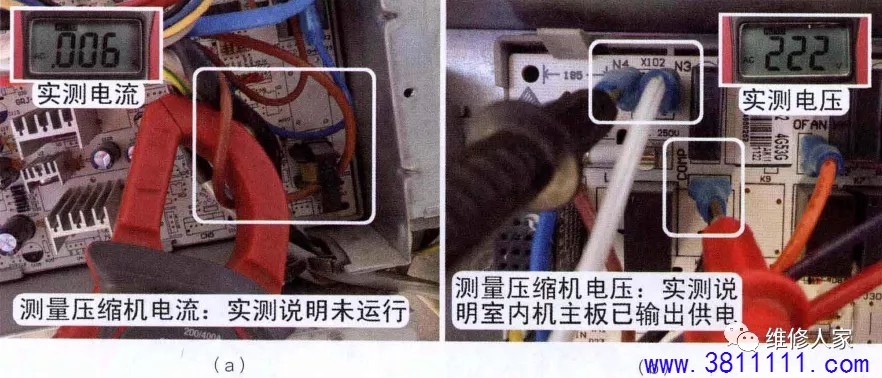

上门检査，重新上电开机，在室内机出风口感觉为自然风。取下室内机电控盒盖板，使用万用表交流电流挡，钳头夹住穿入电流互感器的压缩机供电引线，实测电流约为0A,说明压缩机未运行。

将万用表挡位改为交流电压挡，一表笔接室内机主板N端子、一表笔接COMP端子黑线，实测电压为交流220V,说明室内机主板已输出供电，故障在室外机。

2. 测量交接下端和上端电压

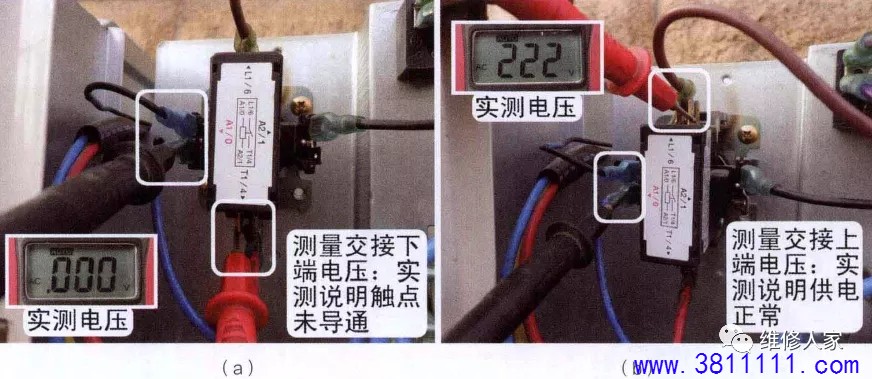

检査室外机，发现室外风机运行，但听不到压缩机运行的声音，使用万用表交流电压挡，一表笔接交接线圈的N端(蓝线)、一表笔接交接下端压缩机公共端红线测量电压，实测电压为交流0V,说明交接触点未导通。

接N端表笔不动、另一表笔接交接上端棕线供电引线，实测电压为交流220V,说明室外机接线端子上的供电电压正常，见上图(b)。

3. 测量交接线圈电压和阻值

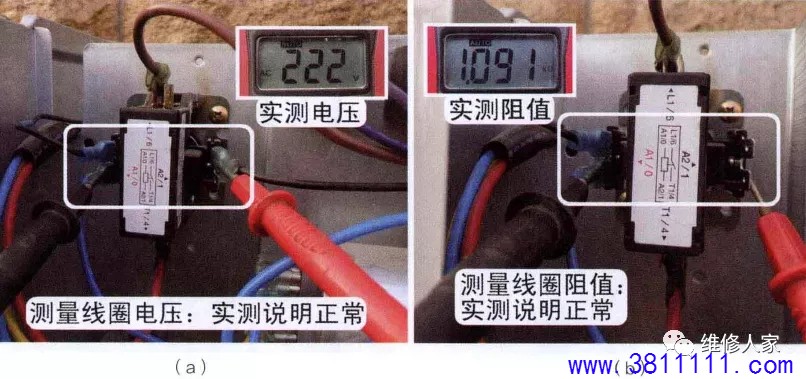

接N端表笔不动、另一表笔接交接线圈的另一端子，测量线圈电压，见下图(a), 实测电压为交流220V,说明室内机主板输出的电压已送至交接线圈，故障为交接损坏。

断开空调器电源，见上图(b),拔下交接线圈的一个端子引线，使用万用表电阻挡测量线圈阻值，实测阻值约为l.lkΩ,说明线圈阻值正常，故障为触点损坏。

4. 查看交接触点

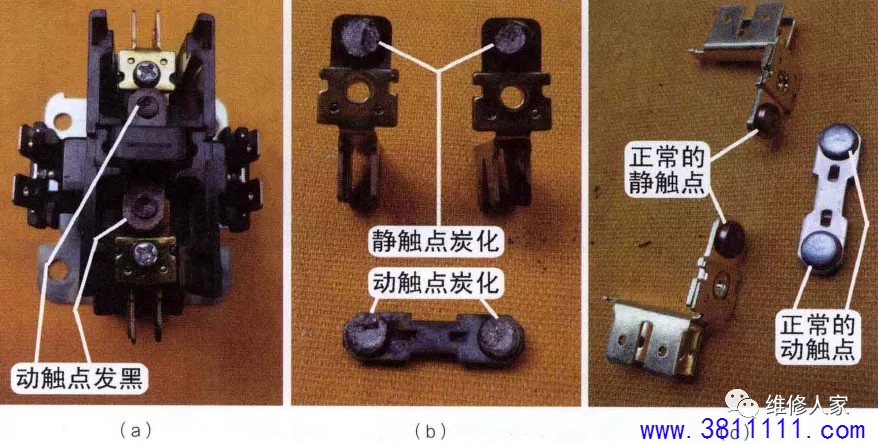

从室外机上取下交接，再取下交接顶盖后，见下图(a)和(b),査看动触点整体 发黑，取下两个静触点和一个动触点，发现触点均已经炭化，在交接线圈供电后，动触点与静触点接触后阻值依然为无穷大，交流220V电压L端棕线不能送至压缩机公共端红线，造成压缩机不运行、空调器不制冷的故障。

正常的动触点和静触点见下图(c)。

维修措施：更换同型号的交接，更换后上电开机，压缩机和室外风机 均开始运行，空调器开始制冷，故障排除。

总结：在公共场所使用空调器，开机时间较长，而交接触点又为单极(1路)设计，触点通过的电流较大，时间长了以后因发热而引起炭化，触点不能导通，出现如本例故障。而早期空调器使用双极(触点2路并联)型式的交接，则相同故障的概率比较小。
