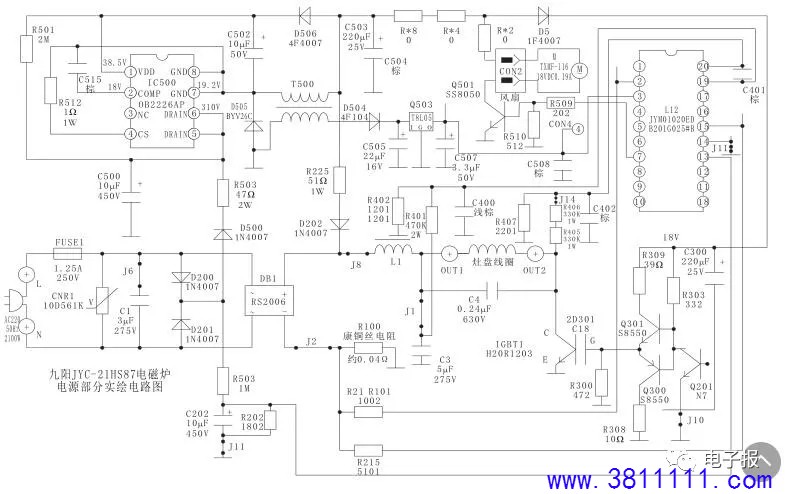

九阳JYC-21HS87型电磁炉采用电磁炉专用芯片构成，电路简洁实用。为了便于分析，根据实物绘制了电路原理图，如附图所示。
一、电路简析 +5V、+18V电源由串联开关电源IC500（OB2226AP）、T500、Q503等组成。市电电压经熔丝管FUSE1输入，利用C1滤波后，一路经DB1桥式整流，L1、C3滤波后，产生310V左右的直流电压，为谐振电路供电；另一路经D200、D201全波整流，D500隔离降压，R503限流，C500滤波产生310V直流电压，给IC500的⑤、⑥及①脚供电，开关电源起振后，IC500的①脚供电改由D506、C502整流滤波后提供。 功率管IGBT1工作在开关状态后，灶盘线圈（谐振线圈）与谐振电容C4进入谐振状态，灶盘线圈的OUT1、OUT2两端的谐振电压，分别经R401、R405等取样后，送到U2的19、20脚，经其内部电路比较后取得同步信号，产生同步锯齿波，控制驱动电路产生驱动脉冲，经Q300、Q301推挽放大后驱动IGBT1工作在开关状态。 康铜丝电阻R100左端的取样电压，通过R101、R215送到U2的②脚、15脚，经U2内部电路电流调整电路处理后，就可以控制电磁炉的功率和电流。 市电电压经R503、R202取样，C202滤波产生的取样电压，送到U2的13脚，可实现浪涌保护。 二、故障检修 此机被朋友修理过，原来的故障是通电无反应，损坏的元件是FUSE1、DB1、IGBT1、R503，朋友换了上述元件后仍无反应，并告知5V电压太低，调不上去。 笔者接修后，发现Q503已动过，估计其问题不大，将灶盘线圈取下后，通电测Q503输入、输出端电压分别为4V、2.2V，显然输入电压太低，再测18V电压正常，判断开关电源IC500没有问题。用针头将U2的供电③脚分离，再次通电试机，测Q503输出端+5V电压很稳定，由此证明U2内部供电电路对地短路。卸下U2，测其②、⑥、11、12与14脚短路。 U2的型号为JYM01020ED，用网购的同型号芯片更换后通电，测+5V电压恢复正常，复原后试机，一切正常，故障排除。 |
