创维160P-P55ETF-05型电源板原理与维修(一）

创维LED液晶彩电采用的型号为160P-P55ETF-05型电源板，编号为5800-P55ETF-0520，集成电路采用FSL206MR+FA5696+FSFR1800集成电路组合方案。该电源电路共输出三路工作电压：+5V/0.6A为控制系统提供待机电压；+12V/2A；+24V/4.5A。5800-P55ETF-0510/0530电源板与其基本相同。这三块电源板应用于创维55E7BRE、55E380S、55E30SW等LED液晶彩电中。

一、电源板原理

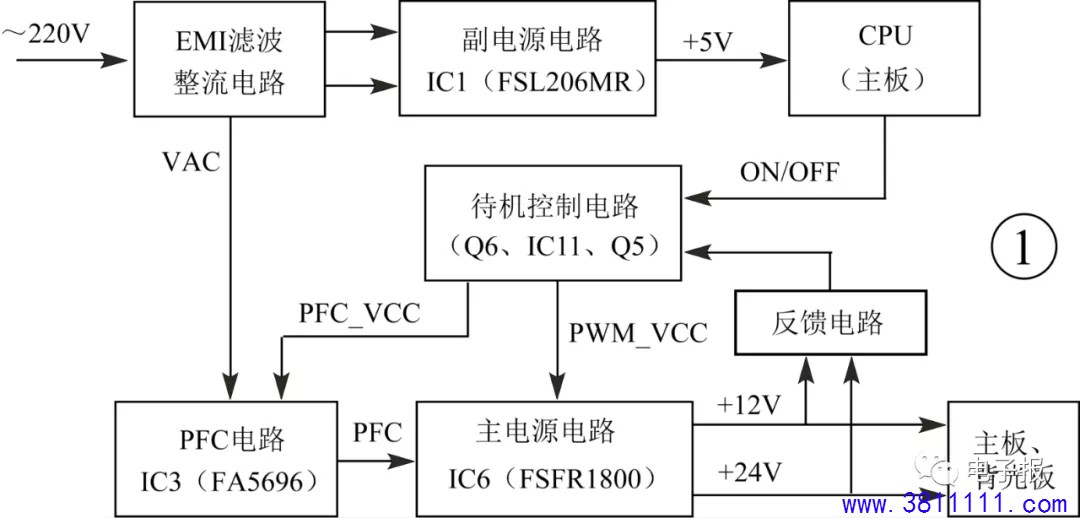

160P-P55ETF-05型电源电路结构图见图1，由三部分组成：一是以FA5696（IC3）为核心组成的PFC功率因数校正电路，输出约380V 的PFC电压；二是以FSL206MR（IC1）为核心组成的副电源，不仅为主板控制系统提供+5V/0.6A电压，还为PFC驱动电路FA5696和主电源厚膜电路FSFR1800提供VCC工作电压；三是以厚膜电路FSFR1800为核心组成的主电源，为主板和背光板提供+12V/2A、+24V/4.5A电压。待机控制电路采用控制PFC功率因数校正电路FA5696和主电源FSFR1800驱动电路VCC供电的方式。

1．市电输入抗干扰（EMI）及整流电路

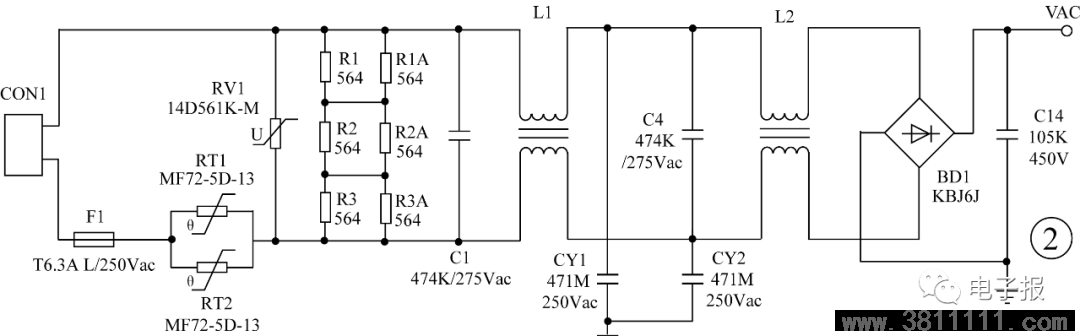

该电路如图2所示，F1是保险丝，RT1、RT2是限流电阻，RV1是压敏电阻，CY1、CY2是共模滤波电容，L1、L2是共模电感，C1、C4是差模电容，R1、R1A、R2、R2A、R3、R3A是泄放电阻。

市电220V经过抗干扰电路后，通过整流桥BD1整流，C14滤除高频干扰，得到脉动电压VAC（待机时约300V，开机后降到约215V），输送到后级电路。

2．副电源电路

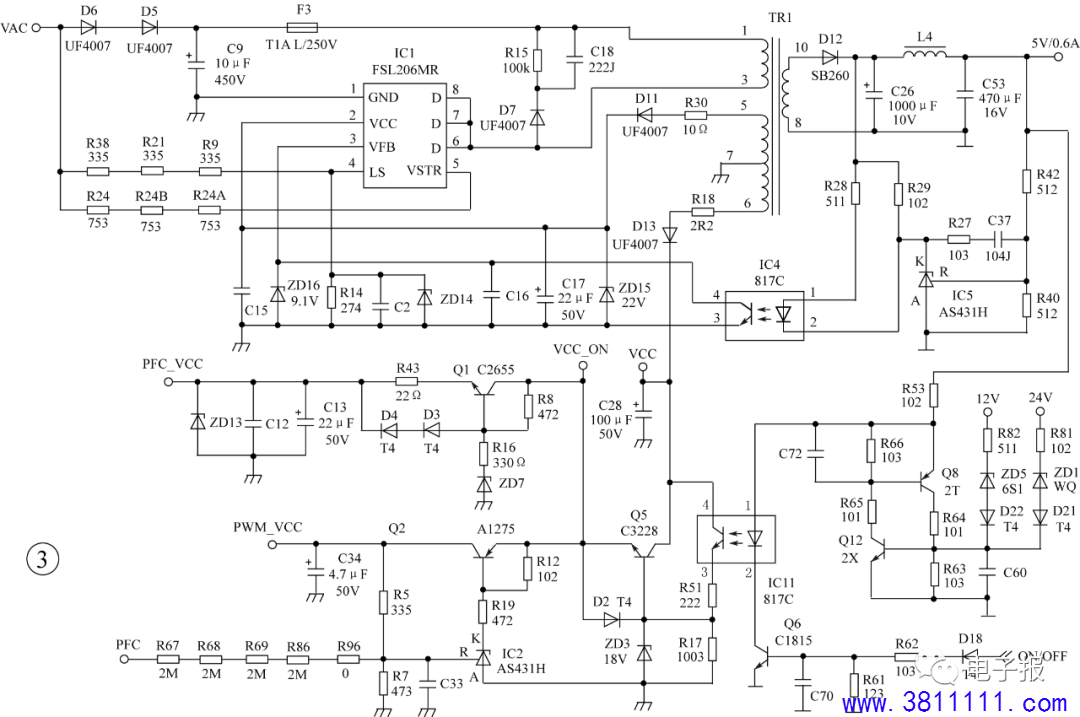

副电源如图3所示。该电路主要由集成块IC1（FSL206MR）、变压器TR1、三端精密稳压器IC5（AS431H）、光耦合器IC4（817C）等元器件组成，为整机控制系统提供+5V电压，同时产生VCC电压，经开/待机控制电路控制后，为PFC驱动电路IC3和主电源厚电路IC6提供VCC工作电压。

（1）FSL206MR简介

FSL206MR是飞兆半导体公司生产的小功率开关电源单芯片，集成有振荡器（具有67 kHz精确的固定工作频率）、PWM控制器和650V高反压功率MOSFET管。该集成块的性能：最大工作电压为26V；最大功耗为1.3W；工作温度为-40～150℃；精确的固定运作频率，为67kHz，用于削弱电磁干扰（EMI）的频率调制；内置软启动和启动电路，防止变压器饱和，无需辅助偏置线圈；低欠压锁定（UVLO）；超低工作电流，为300μA；具有欠压锁定、过压保护、热关断、过载保护等保护功能。FSL206MR引脚功能和实测维修数据见表1。

表1  FSL206MR引脚功能和实测维修数据

（2）启动工作过程

市电整流后形成的脉动电压VAC送到副电源后分为三路：一路经D6、D5、C9二次整流滤波，形成+300V左右的直流电压，通过TR1初级1-3绕组加到IC1的6、7、8脚（内部功率开关管漏极）；另一路经R24、R24B、R24A为IC1的5脚提供启动电压；还有一路经R38、R21、R9与R14分压，分得的电压送到IC1的4脚线电压检测脚。启动时，内部高压电流源提供内部偏置电压，并对2脚（VCC）外接电容C15充电，一旦VCC达到8V，所有内部模块被激活，于是IC1内的振荡电路开始振荡，产生的振荡脉冲经内部电路处理后驱动内部MOSFET开关管工作于开关状态，在TR1中产生感应电压。

TR1的次级10-8脚绕组产生的感应电压，经过整流管D12整流，再经C26、L4、C53组成的π形滤波器滤波，得到+5V电压。热地端5-7绕组产生的感应电压，经R30限流，D11整流，C17滤波后产生12V的直流电压，送到IC1的2脚，替换下内部启动电路，为启动后的IC1提供工作电压。热地端6-7绕组产生的感应电压，经R18限流，经D13整流，C28滤波后产生19V的VCC电压，送到待机控制电路的电子开关Q5的输入端c极，经Q5的控制后输出VCC_ON电压，分别经稳压电路（Q1、ZD7）、电子开关Q2控制后，为PFC驱动控制块 IC3、主电源厚膜块IC6提供VCC工作电压。

（3）稳压电路

5V稳压控制电路主要由三端精密稳压器IC5（AS431H）、光耦合器IC4（817C）及取样电阻R42、R40等元件组成，通过对IC1的3脚输出电流的大小控制，经内部处理后控制功率开关管的导通和截止，稳定5V的输出。
