柜式空调压缩机相序保护电路原理与检修。

一、基础知识

1. 适用范围

目前定频机全部5P柜式空调器和部分3P三相供电的柜式空调器，均使用高效的涡旋式压缩机。因涡旋式压缩机不能反转运行，电控系统均设有相序保护电路。

说明：早期三相供电5P或3P空调器如使用活塞式压缩机或目前单相供电3P空调器，无论使用旋转式压缩机还是涡旋式压缩机，室外机电控系统均没有设计相序保护电路。

注意：涡旋式压缩机主要使用三相供电，目前新出厂的部分单相供电3P空调器也有使用涡旋式压缩机（单相供电空调器主要使用旋转式压缩机）。

2. 安装位置

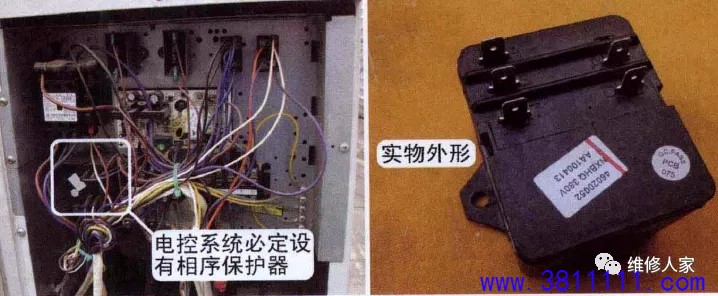

格力空调器使用的相序保护电路封装在一个塑料盒内，称为相序保护器，设计在室外机电控盒左侧交流接触器(以下简称交接)的下方，见下图。

说明：室外机电气接线图上称为逆相保护器。

3. 内部结构和工作原理

拆开相序保护器外壳，见下图(a),可发现电路板由3个电阻、5个电容、1个继电器组成。外壳共有5个接线端子，R-S-T为三相供电检测输入端，A-C为继电器触点输出端。

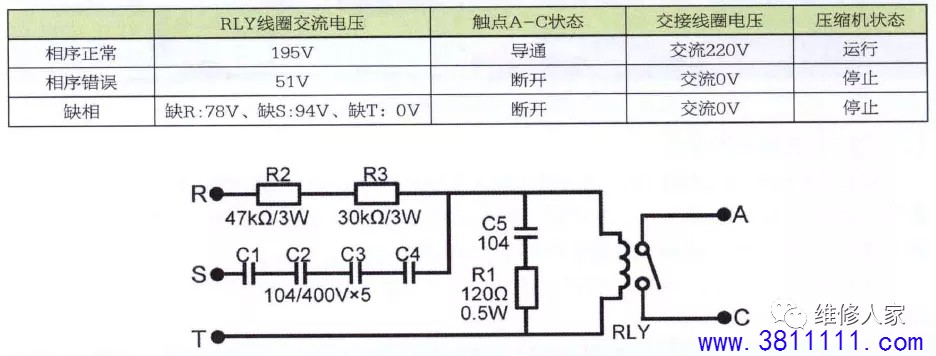

相序保护器电路原理图、三相供电相序与压缩机状态的对应关系表如下：

当三相供电L1-L2-L3相序与压缩机工作相序一致时，继电器RLY线圈两端电压约为交流220V,线圈中有电流通过，产生吸力使触点A-C导通；当三相供电相序与压缩机工作相序不一致或缺相时，继电器RLY线圈电压低于交流220V较多，线圈通过的电流所产生的电磁吸力很小，触点A-C断开。

4. 工作原理

(1)输入侧三相供电检测引线

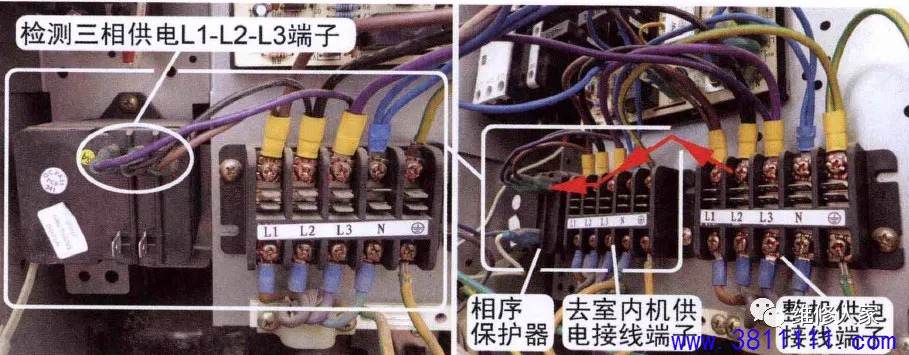

空气开关的电源引线送至室外机整机供电接线端子，通过5根引线与去室内机供电的接线端子并联，相序保护器输入端的引线接三相供电L1-L2-L3端子，见下图。

(2)输出侧保护方式

涡旋式压缩机由交接供电，三相供电触点的导通与断开由交接线圈控制，交接线圈工作电压为交流220V。室内机主板输出相线L端黑线直供交接线圈一端，交接线圈N端引线接相序保护器，经内部继电器触点接室外机接线端子上N端。

当相序保护器检测三相供电顺序(相序)符合压缩机线圈供电顺序时，内部继电器触点闭合，压缩机才能得电运行。

当相序保护器检测三相供电相序错误，内部继电器触点断开，即使室内机主板输出L端供电，但由于交接线圈不能与N端构成回路，交接线圈电压为交流0V,三相供电触点断开，压缩机因无供电而不能运行，从而保护压缩机免受损坏。

二、相序保护器检测方法

判断相序保护器故障的前提是，三相供电电压正常，并且三相供电相序符合压缩机供电相序。否则，判断相序保护器故障没有意义。三相供电相序正常时，相序保护器内部继电器触点闭合，在检修时可利用这一特性进行判断。

1. 使用万用表交流电压挡测量

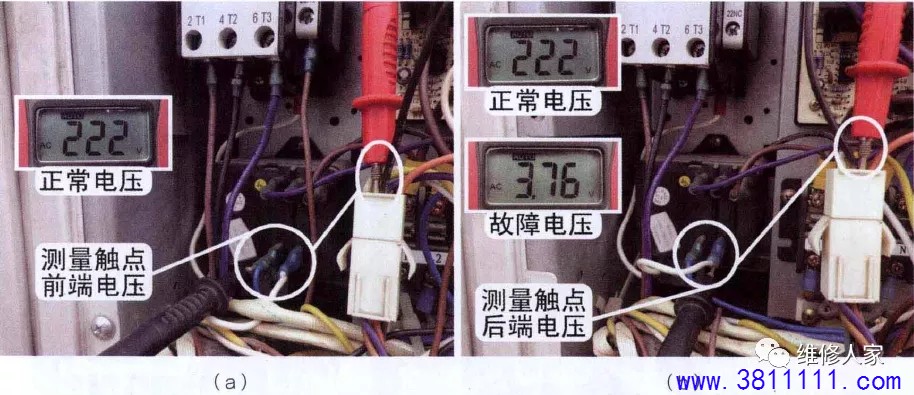

见下图（a）, 一表笔接方形对接插头中压缩机交接线圈即黑线（L端相线）、一表笔接相序保护器输出侧蓝线即接线端子N端，正常电压为交流220V,说明室内机主板已输出压缩机运行的控制电压。

见下图（b）,接方形对接插头中黑线的表笔不动，另一表笔改接相序保护器输出侧白线（接交接线圈）。如实测电压为交流220V,说明内部继电器触点闭合，可判断相序保护器正常；如实测电压为交流0V,可判断相序保护器损坏。

说明：上述测量方法为正常开机时测量。如需要待机即上电不开机时测量，可将一表笔 接室外机接线端子上L1端，另一表笔接相序保护器输出侧的蓝线和白线。

2. 使用万用表电阻挡测量

拔下相序保护器输出侧的蓝线和白线，表笔接输出侧端子（A-C ）,再将空调器接通电源，见下图：

如实测阻值为0Ω,说明内部触点闭合，可判断相序保护器正常。

如实测阻值为无穷大，说明内部触点未闭合，可判断相序保护器损坏。

3. 短接相序保护器

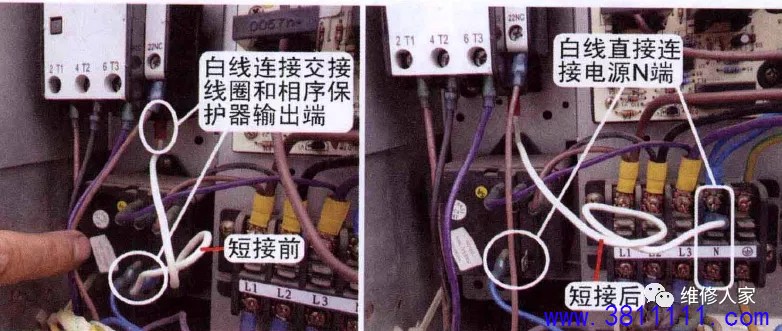

在实际维修时，可将连接交接线圈的白线直接连接至室外机接线端子上N端，再次上电开机，如果压缩机开始运行，可确定相序保护器损坏。

说明：此方法也适用于确定相序保护器损坏，但暂时没有配件更换，而用户又着急使用空调器时的应急措施。应提醒用户，在更换配件前千万不能调整供电电源处的三相供电电压引线位置，否则，会造成压缩机损坏。

三、使用通用相序保护器代换步骤

在实际维修中，如果原机相序保护器损坏，用原型号保护器更换即可，方法不再讲解。如果没有相同型号的配件更换时，可使用通用相序保护器代换，本节选用某品牌名称为“断相与相序保护继电器”，对代换歩骤进行详细说明。

1. 通用相序保护器实物外形和接线图

实物外形见下图(a),由控制盒和接线底座组成见图 (b),使用时将底座固 定在室外机合适的位置，控制盒通过卡扣固定在底座上面。

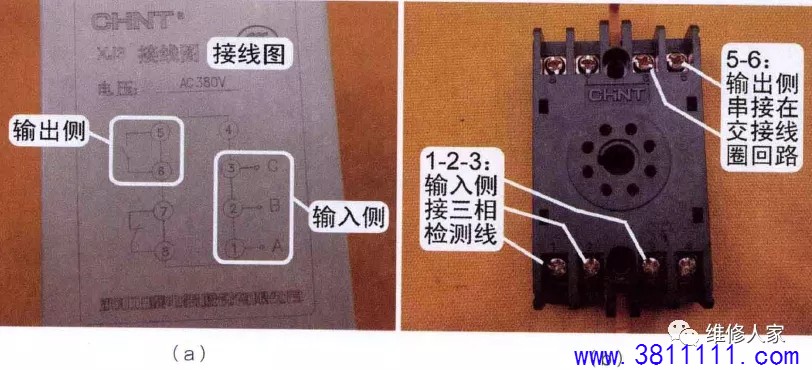

下图(a)所示为接线图，图(b)为接线底座上对应位置。输入侧1-2-3端子接三相供电L1-L2-L3端子即检测引线。

输出侧5-6端子为继电器常开触点，相序正常时触点闭合；7-8端子为继电器常闭触点，相序正常时触点断开。交接线圈供电回路应串接在5-6端子。

2. 代换步骤

(1)输入侧引线

首先将接线底座固定在室外机电控内合适的位置，由于L1-L2-L3端子连接原机相序保护器的引线较短，应准备3根引线，并将两端剥开适当的长度。

(2)安装输入侧引线

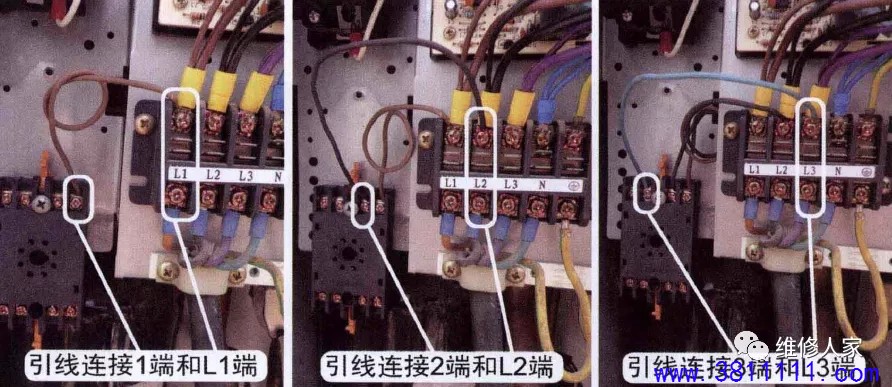

将其中1根引线连接底座1号端子和L1端子，其中1根引线连接底座2号端子和L2端子，其中1根引线连接底座3号端子和L3端子，见下图。这样，输入侧引线全部连接完成。

(3)安装输出侧引线

见下图(a),原机交接线圏的白线使用插头，因此将插头剪去，并剥开适合的长度接在底座5号端子；原机N端引线不够长，再使用另外1根引线连接底座6号端子和接线端子N端，这样输出侧引线也全部连接完成。

注意：5号和6号端子接继电器触点，连接引线时不分反正。

此时接线底座共有5根引线，见下图(b) , 1-2-3端子分别连接接线端子L1- L2-L3, 5-6端子连接交接线圈和接线端子N端子。

(4)固定控制盒和包扎未用接头

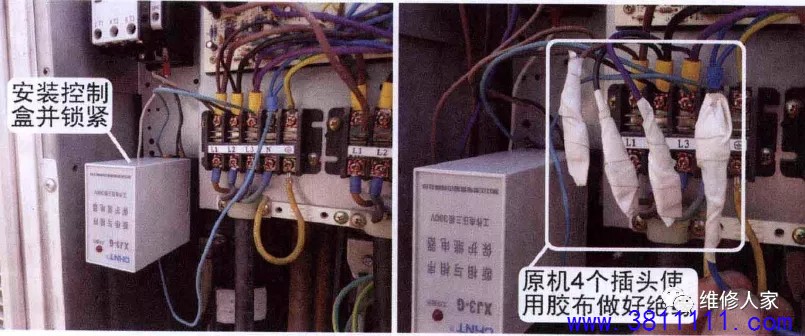

将控制盒安装在底座上并将卡扣锁紧，再使用防水胶布将未使用原机LI、L2、L3、N共 4个插头包好，防止漏电。

将空调器通上电源，控制盒检测相序符合正常时，控制内部继电器触点闭合，并旦顶部 “工作指示”灯(红色)点亮；空调器开机后，交接吸合，压缩机开始运行。

3. 压缩机不运行时调整方法

如果空调器上电后控制盒上“工作指示”灯不亮，开机后交接不能吸合使得压缩机不能运行，说明三相供电相序与控制盒内部检测相序不相同。此时，应当断开空调器电源，取下控制盒，对调底座接线端子输入侧的任意两根引线位置，即可排除故障，再次开机，压缩机开始运行。

注意：原机只是相序保护器损坏，原机三相供电相序符合压缩机运行要求，因此调整相序时不能对调原机接线端子上引线，必须对调底座的输入侧引线。否则，造成开机后压缩机反转运行，空调器不能制冷或制热，并且容易损坏压缩机。
