格力普通柜式空调电源电路原理及检测。

一、电路板设计特点

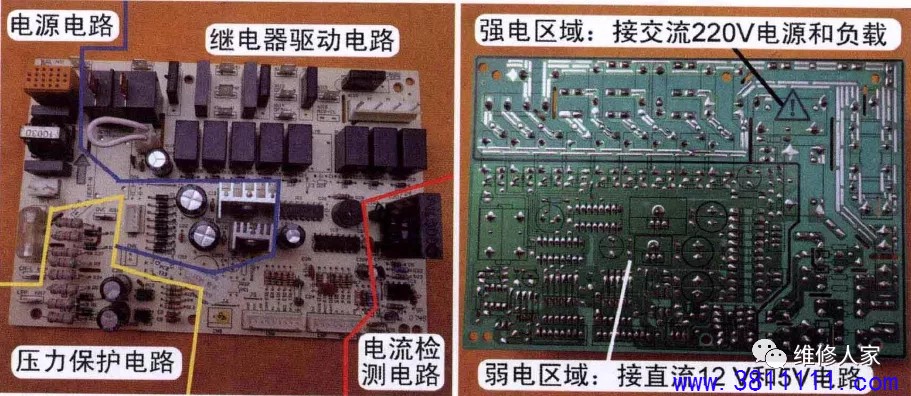

格力普通定频空调整机电控系统共有3块电路板。室内机2块，即显示板和主板；室外机1块，即电流检测板。

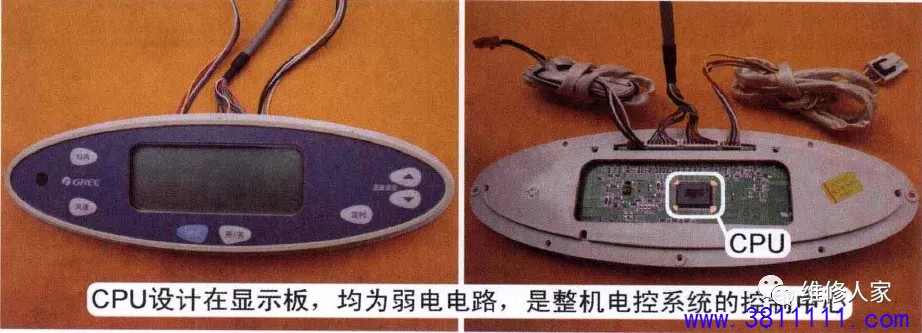

显示板安装在前面板上部，CPU设计在显示板，是整机电控系统的控制中心，见下图。显示板单元电路均为直流5V弱电电路，具有控制、显示、按键、遥控等功能。

二、电源电路介绍

1. 单元电路工作原理

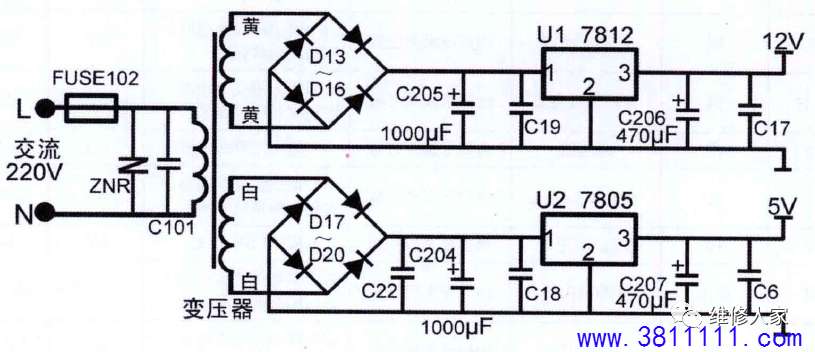

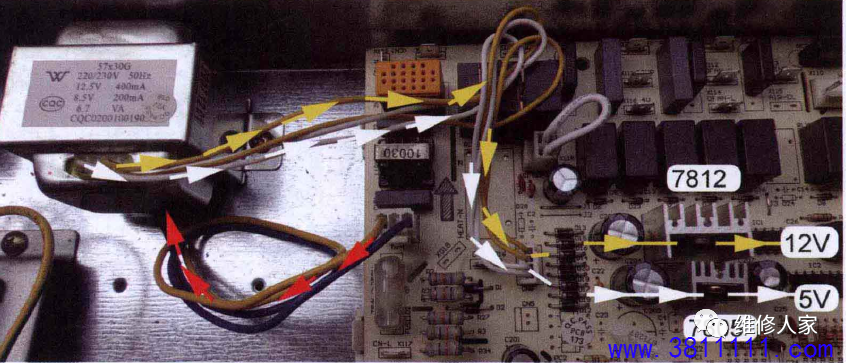

电源电路原理图、实物图见下图。电源电路为室内机主板及显示板提供直流12V和5V电压，主要由变压器、整流二极管、滤波电容、7812和7805稳压块组成，本机变压器二次绕组为两路输出型，输出2路电压经相对独立的整流滤波电路成为直流电压，分别为7812和7805供电。

室内机接线端子上L1相线和N端零线为室内机主板供电。5A保险管FUSE102和压敏电阻ZNR组成过压保护电路，当输入电压正常时对电路没有影响；而当输入电压高于约交流380V时，压敏电阻ZNR迅速击穿，将前端保险管FUSE102熔断，从而保护主板后级电路免受损坏。

交流电源L端经保险管、N端直接送至插座TR-1,形成交流220V电压，为变压器一次绕组供电，变压器开始工作，二次绕组输出两路不同的较低电压送至室内机主板。

变压器二次绕组黄-黄引线输出约交流12V电压，经D13-D14-D15-D16共4个二极管组成的桥式整流电路，变为约17V脉动直流电（含有交流成分），经电解电容C205滤波，滤除其中的交流成分，成为纯净直流电送至7812稳压块U1的①脚输入端，经7812内部电路稳压后由③脚输出稳定的直流12V电压，为继电器和反相驱动器供电。

直流5V电压支路工作原理和直流12V电压支路相同，变压器二次绕组白-白引线输出约交流11V电压，经D20-D18-D17-D19整流、C204滤波，成为纯净的约直流10V电压，送到7805稳压块U2的①脚输入端，经7805内部电路稳压后由③脚输出稳定的直流5V电压，为显示板CPU及弱信号单元电路供电。

直流12V支路中7812稳压块的②脚地和直流5V支路中7805稳压块的②脚地直接相连，即 直流12V和5V电压负极为同一电位。

2. 7812和7805

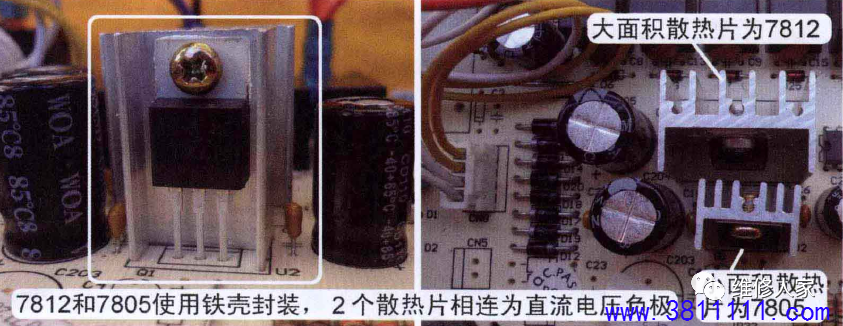

本机7812和7805均为铁壳封装，使用螺钉固定在散热片，所以散热片接地即直流电压负极，并且两个散热片相连均为直流电压负极。

直流12V为继电器和反相驱动器供电，由于继电器数量较多，负载相对较重，因此变压器二次绕组12V支路线圈额定输出电流为400mA,且7812使用体积较大的散热片。

直流5V为显示板CPU及弱信号单元电路供电，负载相对较轻，因此变压器二次绕组5V支路线圈额定输出电流为200mA,且7805使用体积较小的散热片。

3.测量关键点电压

(1)变压器一次绕组插座电压

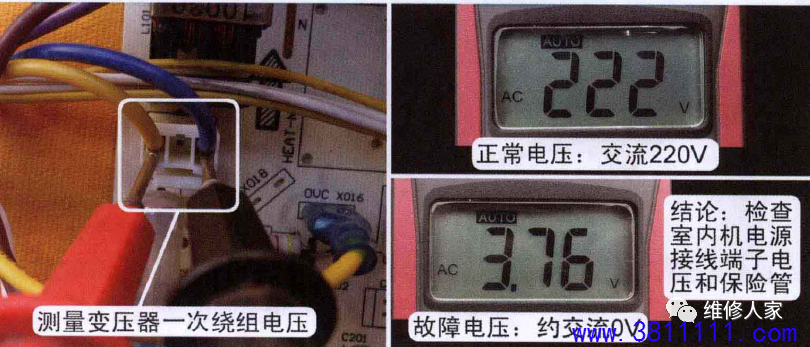

使用万用表交流电压挡，测量变压器一次绕组插座电压，由于与交流220V电源并联，因此正常电压为交流220V。

如果实测电压为0V,可以判断变压器一次绕组无供电，表现为整机上电无反应的故障现象，应检査室内机电源接线端子电压和保险管阻值。

(2)变压器二次绕组插座电压

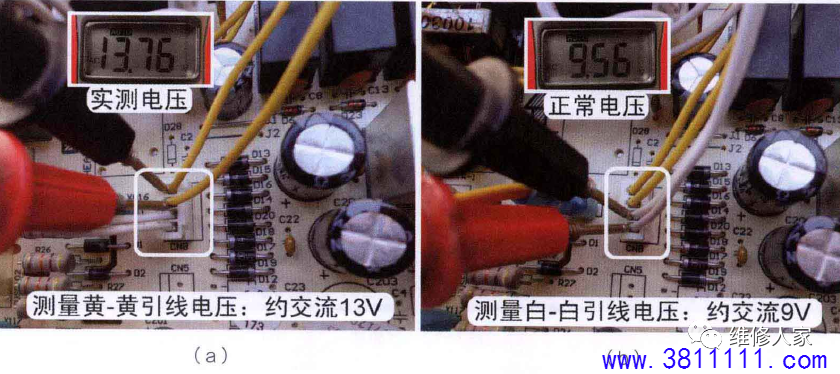

变压器二次绕组黄-黄引线输出电压经整流滤波后为直流12V负载供电，见下图(a),使用万用表交流电压挡实测电压约为交流13V。如果实测电压为交流0V,在变压器一次绕组供电电压正常的前提下，可大致判断变压器损坏。

二次绕组白-白引线输出电压经整流滤波后为直流5V负载供电，见下图(b),实测电压约为交流9V。同理，如果实测电压为交流0V,在变压器一次绕组供电电压正常的前提下，也可大致判断变压器损坏。

(3)直流12V和5V电压

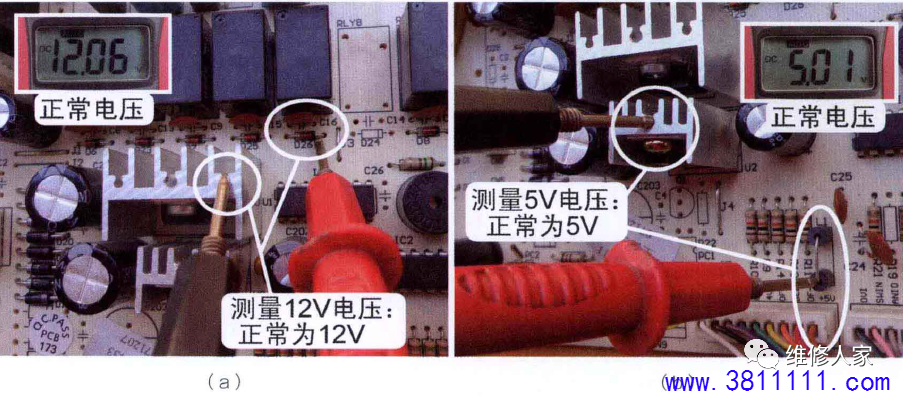

见下图( a ) , 7812垂直固定在散热片上，并且7805散热片挡住7812的引脚，因此测量直流12V电压时不能直接测量7812引脚。由于继电器线圈并联续流二极管的负极接直流12V供电，使用万用表直流电压挡，黑表笔接散热片相当于接地，红表笔接续流二极管的负 极，正常电压应为直流12V。

如果实测为0V,说明12V电压支路出现故障，出现按压“开/ 关”键可开机、显示板显示也正常，但室内风机和室外机均不运行的故障。

见下图(b),7805输出的5V电压主要为显示板供电，将红表笔接连接线插座标有+5V对应的引线即可测量直流5V电压，本例实接引线前端的供电电感L1,正常电压为直流5V。如果实测电压为0V,由于显示板CPU不能工作，将出现空调器上电后整机无反应的故障。
