电工用变频器控制回路布线的8大禁区，看你踩雷没？

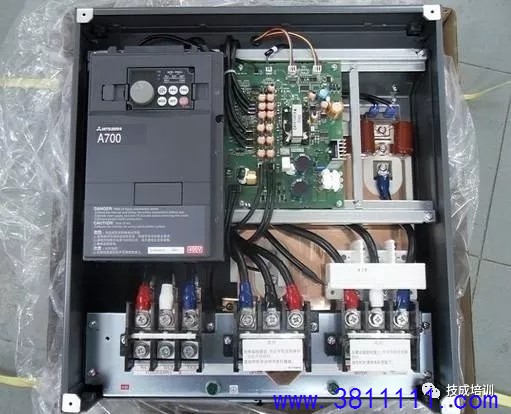

电气一行以及工控人员的日常工作几乎是离不开变频器的，有经验的老手都知道，变频器不仅支持面板操作模式，还能提供适合远距离、集中操控的外部端子（辅助端子）控制方式。压入变频器辅助控制端子的导线，就可以实现以上控制回路。其功能多样全面，是当今变频器控制的不二选择。

变频器辅助控制方法尽管有很多优点，但因为不恰当的控制回路布线就经常能对变频器的运转造成影响，有时还会使其出现不必要的故障。今天小编根据一些人的工作经验，给大家概括了变频器控制回路布线的八大禁区，一起来看看。

1、变频器控制回路的导线要和主电路电缆（动力线）严格区分，分开放置。这么做能有效防止变频器控制回路被变频器主回路中的谐波干扰。

2、要将变频器的连线与其它控制回路的端子或接点分开，这样是为了避免高压击穿故障。因为变频器的故障信号和多功能接点输出信号等端子，有很大可能会驱动高电压交流接触器/继电器。

3、为避免干扰信号导致的错误操作，当对变频器的低电量控制回路（如PID控制功能下的传感器所用导线等）布线时，要选取优质抗干扰能力的屏蔽线以及双绞线。且要和主回路，强电回路（含200V继电器程序回路）分开布线。

4、以变频器控制回路的导线长度50m为参照点（某些情况下长度为100m，与所用的导线截面、材质、信号强弱等决定性因素有关），一旦布线距离高出该长度后，就要用中继电路或继电器对信号做放大处理。

5、压接变频器控制回路导线时，必须留意模拟信号的极性，避免极性相反而导致变频器辅助控制电子线路的毁坏。

6、当变频器通电时，禁用带有蜂鸣器功能档（此档位输出电压比其它档位高）的数字万用表对控制回路实行通/断测量，这么做的原因是：防止数字万用表内的电量经过表笔传到变频器控制端子，导致误动作和故障！

7、因为控制电路的频率输入信号是微小电流，所以在节点输入时，为了避免因接触不良所导致的故障，微小信号接点要使用两个并联的节点或双生节点。

8、控制回路的接线一般选用0.3～0.75平方米的电缆。

以上内容如有不足，欢迎大家指正补充~
