用电视高频头制作宽频接收机的一些经验

2020-8-22 12:19| 发布者: 南召修电视| 查看: 192| 评论: 0

摘要: 因电视高频头具有极宽的接收频率，即45~870MHz,在这些频段内有普通的FM广播、电视伴音、航空信号、U/V段对讲机信号、无线话筒信号等，用它来做无线电接收机很有很高的可玩性，本人用电视高频头做了几个宽频接收机， ...

因电视高频头具有极宽的接收频率，即45~870MHz,在这些频段内有普通的FM广播、电视伴音、航空信号、U/V段对讲机信号、无线话筒信号等，用它来做无线电接收机很有很高的可玩性，本人用电视高频头做了几个宽频接收机，积累了一些经验，与大家分享，供大家参考。

1. 高频头必须使用全增补电视高频头。不能使用内部带有4MHz石英晶振的数字高频头，老式高频头也不能使用，因为它的接收频率不是连续的。

2. 二次变频电路最好用两波段的数显收音机做，这样直接显示频率，容易制作成功，具体做法是把收音机里的两个FM波段的线圈拆除。用普通的漆包线重新绕制，本振线圈越粗越容易起振。

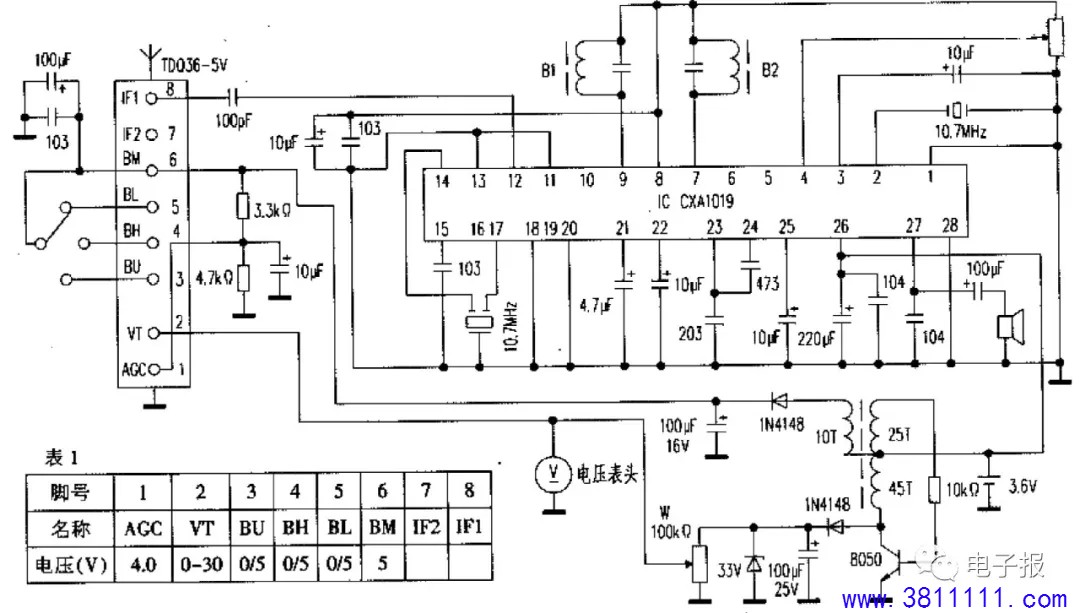

我使用直径1mm的漆包线在改锥上绕制10圈来替换机器内原来的调谐线圈（下图1中的B1），本振线圈为11圈(下图1中的B2)。然后使用两个33PF的贴片电容并联在可调电容上即可，焊接好线圈和贴片电容后调整可变电容，收音机显示38MHz即可。

3. 高频头的调谐电压在0~33V之间，改变输入电压即可改变接收频率。在制作5V升33V电路时，使用2SC8050制作的升压电路尽量做好屏蔽，减少对机器的干扰。本人在绕制线圈时增加了原来的圈数，改为45T与65T，经多次实验，线圈越多越容易制作成功，调整2SC8050集电极的10K电阻，使其输出电压调整在40V左右，连接100K的多圈电阻后，最高输出电压为33V即可。100k的调谐电阻两端最好加一个33伏的稳压二极管，以提高调谐的稳定性。注意，下图中的33V滤波电容耐压较低，应改为50V/10μf的即可。
