电气故障维修实例详解，看完对你一定有帮助！

 说说个人对学习技术的看法，高手勿喷，工作中会遇到各种难题，这时你是想办法去解决，还是一推了之，还是另请高明，我是这样做，先自已研究琢磨，查资料了解原理，有些东西只看其表不知其理先解剖仔细分析，实在弄不好再另做打算，也可以做笔记，把重要心得记下来，久而久之技术学成了经验也有，学技术应有一颗好奇心，不怕大家取笑，不论看到什么电器，我都想解剖一看究竟，看看它里面究竟长什么样。

下面发几个个人维修实例及图片，说说遇到这类问题怎么解决。

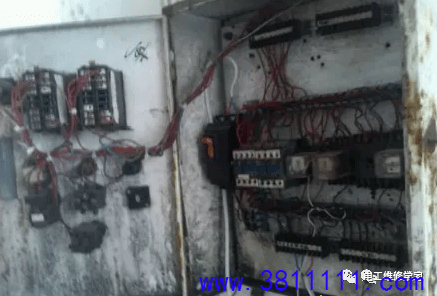

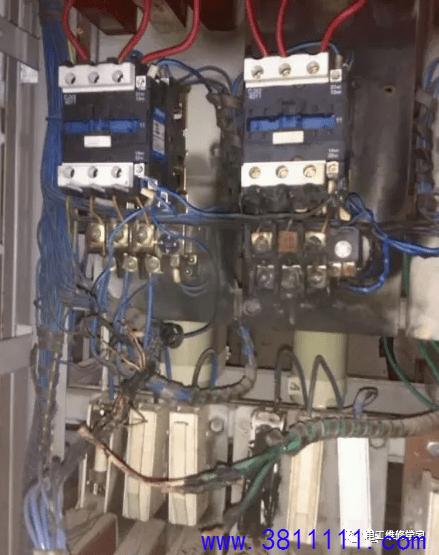

今天在修电容柜，一片电容爆掉热保护发热起火二次回路线烧掉一大片，是重做二次线呢还是拆除这些线，这些线全是指示灯线暂时可以拆除，换线时间太长影响电容柜投入运行，我选择拆除，以后再做一面备柜。

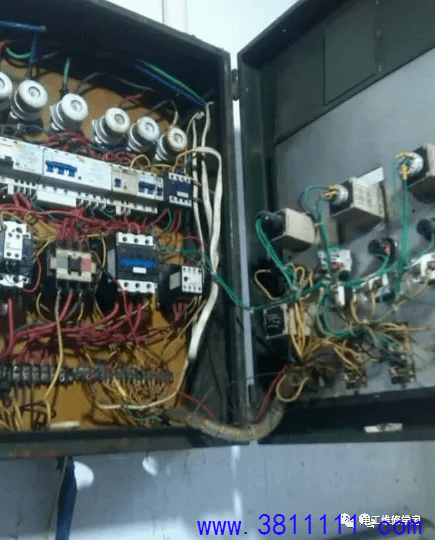

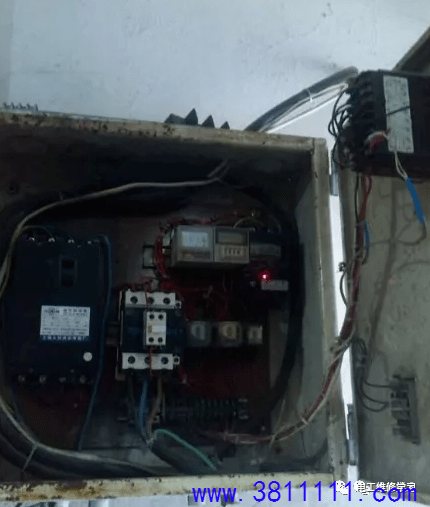

看到下面这几个控制箱是不是有点头大的感觉，换做从前我会全部拆除，现在人懒了不想动了，将就用吧，你们会怎么做。

老柜子

看到这线路脑袋痛吗？

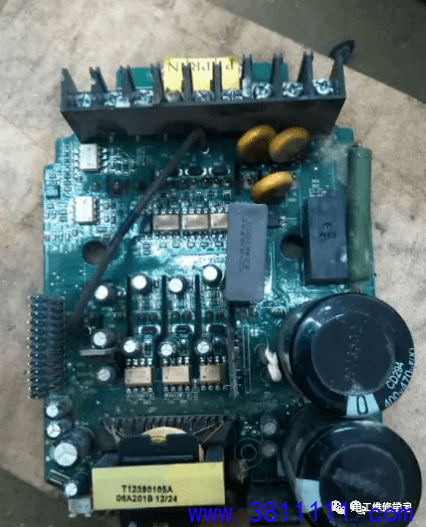

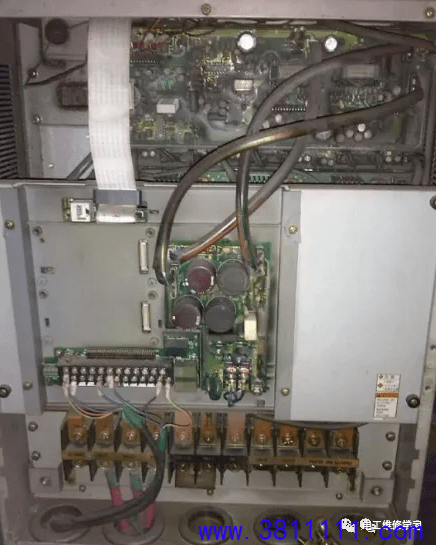

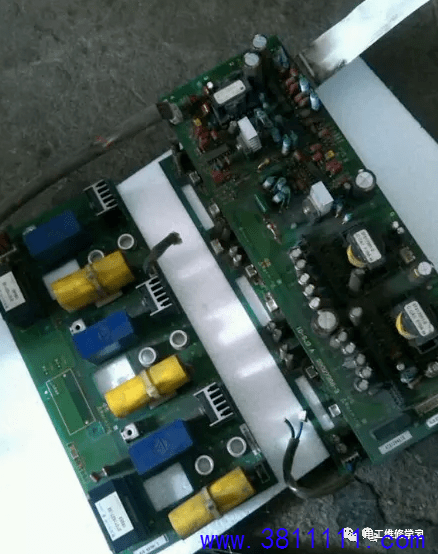

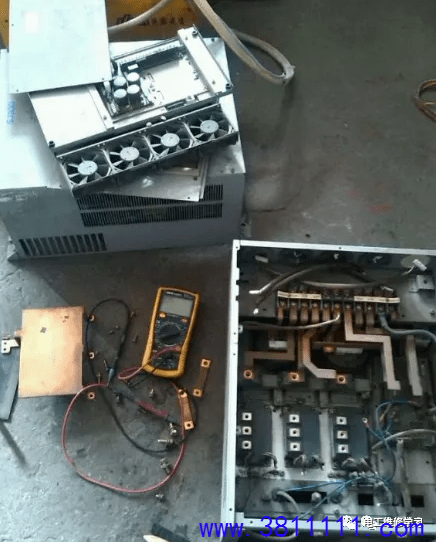

如变频有故障，先分解研究，这样会了解不少未知的东西，刚学拆时为避免安装时不能恢复，可以先用相机照像，安装时对照安装，拆得多了熟练了无需拍照了，每年高温来临时我都会拆机清扫灰尘，这样可以把里面的灰尘清扫的干干净净。

清扫

焕然一新

拆解

恢复，崭新的一样

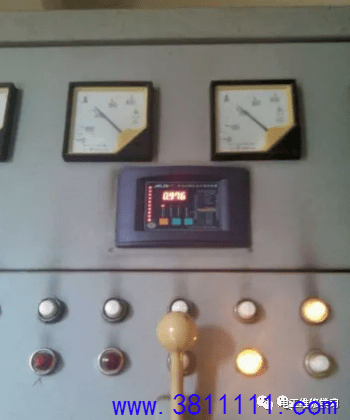

上次电容柜有问题没处理，现在有时间做了新的，电容柜己投入运行，功率因数超前0.96左右，只少了缺相指示，不太理想，重做柜时准备多加几片电容，让电容随负荷大小自动切投，现在是投入后电容长期运行，负荷与电容柜容量持平不能切投，这应该是爆电容的原因。

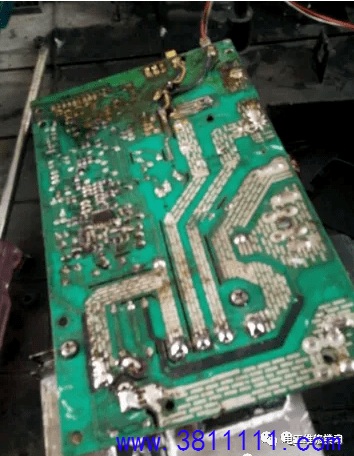

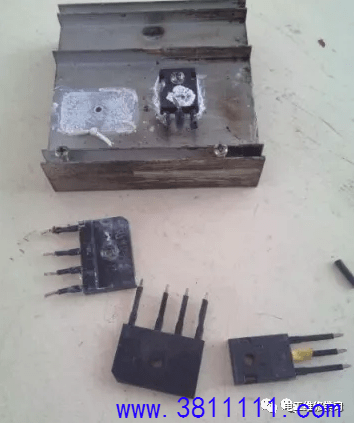

又维修个电磁炉，炸管了，经查IGBT 桥堆坏了，这元件厂里有，更换时IGBT，桥堆各角用热缩管套住防止短路，贴散热片的面涂导热硅脂增强散热效果，安装完毕仔细检查有没有其它元损坏，通电试验时输入电源串灯泡或电阻开机以免再次造损坏。

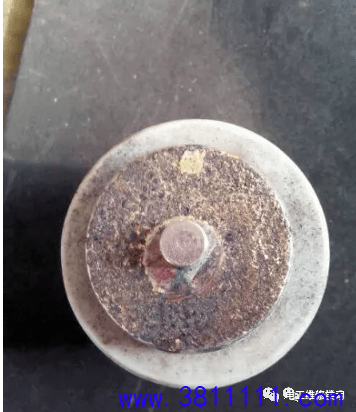

刚才处理一故障，变频运行几小时故障报警，再次开机又正常运行，故障报警代码过电压，量电压AB410V，BC365V，CA390V，分析应是C相接触不良，拧掉C相螺旋式保险，保险底座烧结碳了，处理掉底座结碳，更换熔管，三相电压平衡。现在分析，如果不是变频保护，电机可能烧坏，即使有热过载也不能100％有效保护，上次烧掉一油泵电机，俢电机的大师说有热过载电机绝对不会烧，大师岂不不知西门子焎过载整定电流参数适当，并已起保护作用断开，电机也已坏了。实践出真知，只懂理论是空谈，理论实践相结合才正确。看换下的熔管都烧成这样了。

放正心态，看到老有人老抱怨工资低，如我一同事修氢弧焊机，每次我告许他哪里坏了他去换掉，几年过去焊机有问题还是一片忙然不知从何下手，我让他把玩手机的时间用在研究焊机原理上，没事了多分解几台焊机研究，他一句话我无语:又不给加钱研究它干么。岂不知学到技术是自己的，技术处于低水平，修什么都不会，那个老板会给你高工资。我认为，不论做什么先不论钱多少，先把事做好，是金子总会发光的。技术靠学，艺术靠练，技术经验之路要靠自己走出来。
