美的家用变频空调L0、L2、L3、L5、L6故障原因及处理方法

一、L0，蒸发器高低温限频

故障范围：T2蒸发器温度传感器、室内电控主板、性能系统

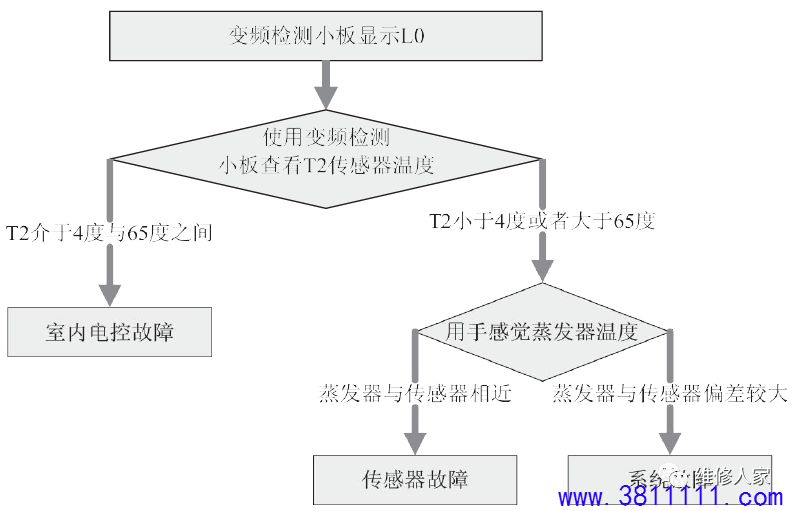

故障检测方法见下图：

1、接上变频空调检测小板，査询空调T2温度数值；

2、若查询T2传感器温度值在4℃以上（制冷）或者65℃以下（制热），但空调仍报L0蒸发器高低温限频故障,则可判定为室内电控故障，需要更换室内电控主板;

3、若查询T2传感器温度数值在4℃以下（制冷）或者65℃以上（制热），用手感觉蒸发器温度;若蒸发器温度数值明显不对应，则可判定为T2传感器故障，需要对应更换处理;

4、若T2传感器温度数值与蒸发器温度匹配，则需要重点检査空调制冷系统是否存在冷媒过多，系统是否堵等故障；

二、L2，压缩机排气高温限频

故障范围：排气温度传感器、变频室外电控盒、性能系统、变频压缩机

故障检测方法见下图：

1、检查排气温度传感器连接线组是否破损,排气温度传感器与变频室外电控盒之间的连接是否可靠，如有问题需要进行对应调整及更换；

2、将排气温度传感器放置到常温检测，检测传感器阻值（25℃情况下传感器阻值为54K）；若传感器阻值明显异常，则需要对传感器进行更换处理；

3、上电开机，同时在室外机接上变频检测小板；观察系统出现L2压缩机排气高温限频时，压缩机本体温度及传感器阻值；若压缩机本体温度不髙，但排气温度传感器阻值明显偏低则为排气温度传感器故障,需要更换处理；若压缩机本体温度不高且排气温度传感器阻值也处于正常状态，但是使用变频检测小板检测出的排气温度过髙，则说明变频室外电控盒存在故障，需要对应更换处理；

4、若压缩机本体温度偏高，则需要检查变频性能系统是否存在脏堵，系统是否缺少冷媒，进出风口是否存在脏堵，系统散热是否良好等情况，如有则进行对应调整；否则需要检査变频压缩机是否存在故障，需进行对应更换处理；

三、L3，电流限频

故障范围：变频室外电控、性能系统、变频压缩机

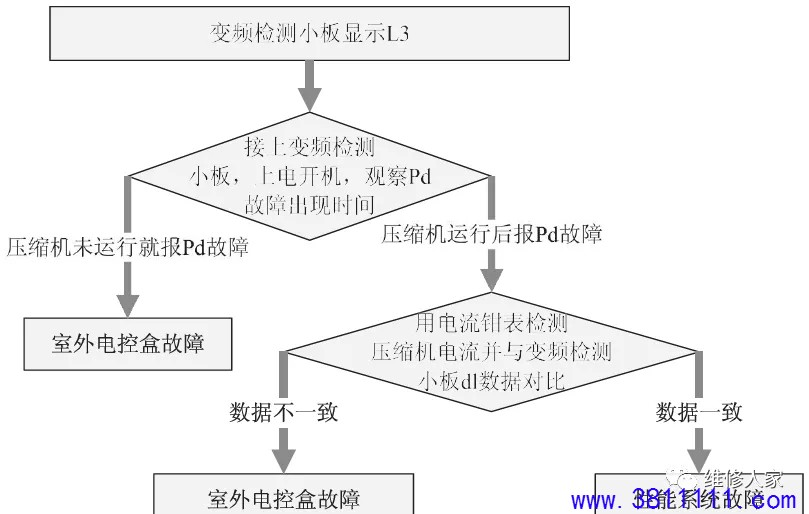

故障检测方法见下图：

1、接上变频检测小板，上电开机，若压縮机还未启动的情况下变频检测小板就出现L3电流保护故障，则可判定为变频室外电控盒故障，需对应更换处理；

2、将电流的表接到穿过电流互感器的N线上，上电开机；同时使用变频检测小板査询系统dl数值，并与电流钳表检测电流进行比较，若一者差别较大，则说明为变频室外电控盒存在故障，需耍进行对应更换处理；

3、若变频检测小板检测电流数值与电流钳表检测电流数值一致，则需要重点检査变频压缩机是否存在故障，变频性能系统是否存在脏堵，系统是否缺少冷媒，空调进出风口是否存在脏堵，空调散热是否良好等问题；

4、如上述检测均无故障，则L3限频为正常现象，需对用户解释限频的原理;

四、L5，电压限频

故障范围：变频室外电控盒，变频室外负载、性能系统

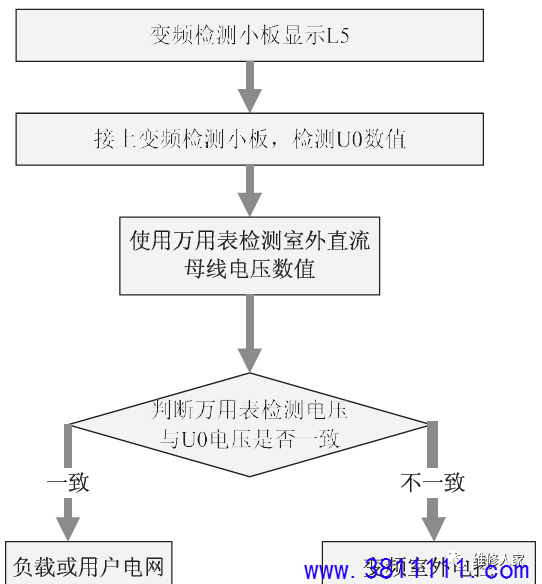

故障检测方法见图：

1、接上变频检测小板,上电开机，査询小板故障显示代码及小板显示Uo电压数值;

2、若变频检测小板显示L5,则需要使用万用表检测室外电控盒大电解电容两端的直流电压，如使用万用去检测电压与变频检测小板测试电压有较大的偏差，说明变频室外电控盒存在故障，需要进行对应更换；

3、若变频检测小板检测电压与万用表测试电压均一致，则可基本确定为用户电源质量问题，需要进行对应调整；

五、L6，PFC模块故障限频

故障范围：变频室外电控盒

故障检测方法见图:

变频室外电控盒故障，需更换处理；
