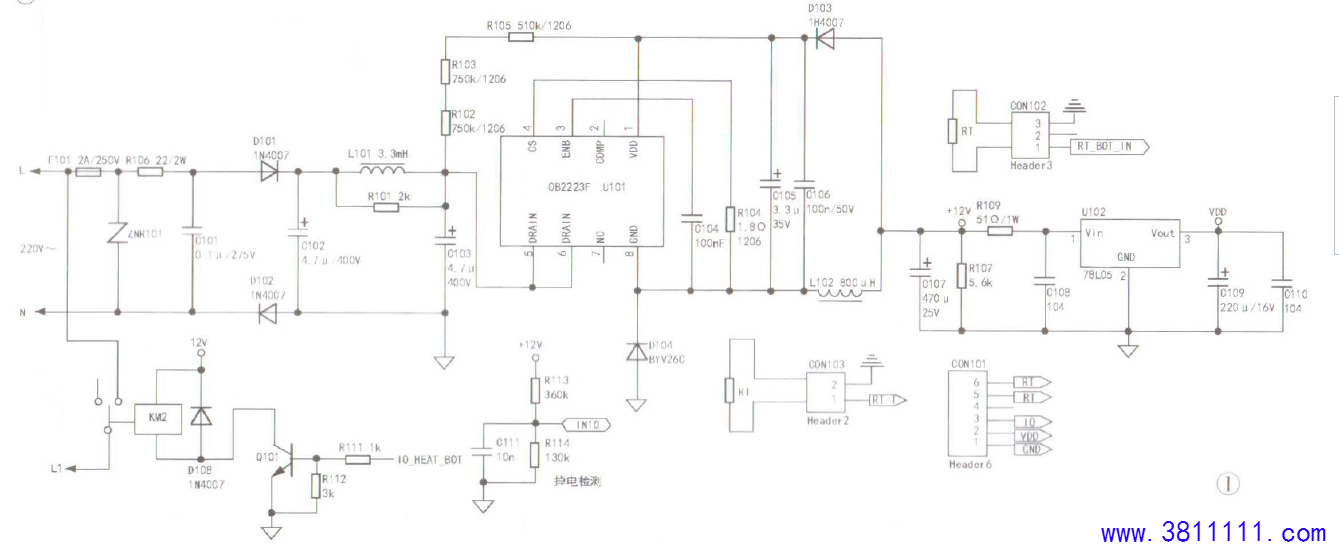

苏泊尔智能电饭煲大量采用FC29型电源板，该板电路如图1所示。

例1：上电后，显示屏的背光与面板上的指示灯闪烁，并伴有“哔哔”声，有时完全不通电。

分析检修:.上电开机，测量三端稳压器U102(78L05)①脚电压在2V~3V间波动，正常值应为5V；U102供电输入端③脚电压只有6V，正常值为12V。判定问题出在电源板上。测量300V滤波电容C102、C103两端电压，发现C102两端电压正常，但C103两端电压仅为几十伏，有时为0V，这明显不对。C102、C103、L101、R101组成滤波电路，实测R101阻值明显变大，分析认为，导致R101烧坏的原因应是L101性能变差，同时更换R101和L101后试机，故障排余。

提示:(1)R101和L101损坏是本型电源板的一个通病。(2)如果发现R101烧毁，在断电后要用灯泡放掉C102中的残存电荷，以防触电。

例2：不通电。

分析检修:上电，测得C102两端电压为0V，交流电压输入端L.N之间的电压也为0V，而供插座中的220V交流电正常，经查，该机锅底传感器中的温度保险开路，并且发热盘上有异物。该传感器外形如图2所示，内置两只192°C温度保险管，1只50kΩ(室温25°C时的阻值)热敏电阻。清除发热盘上异物并更换温度保险管后试机，故障排除。

提示:导致温度保险开路的常见原因有：1.电饭煲内锅变形，不能与发热盘紧密接触，导致发热盘温度过高；2发热盘上面有残留的米粒等异物；3.发热盘变形，和内锅锅底接触不好；4.电源板上继电器触点粘连，导致发热盘长期工作。

例3:开机工作几分钟后屏显故障代码"EO"，并发出报警声。

分析检修:该故障常见原因是上传感器(25°C时阻值为100kΩ)开路(断线)了。因上传感器处在高温高湿环境中，加之有反复开合上盖，所以故障率较高。须注意的是，测量这个传感器的阻值并不能准确判断其性能，最好进行代换试验。如果代换后解决不了问题，就检查插座CN102和CN101之间的连线是否接触良好。最后检查控制板。

例4:上也后发热盘就进入加热状态。

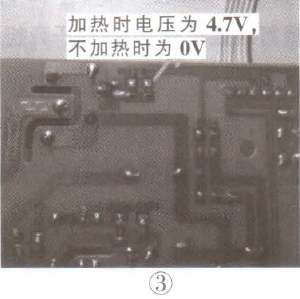

分析检修:苏泊尔智能电饭堤的工作流程如下：泡米→加热→让米粒吸水→再加热沸腾→米熟停止加热→保温。泡米的过程是不加热的，约几分钟后才开始加热几分钟，让米吸足水，然后再次加热到水沸腾。实修时，可通过钳形电流表监测整机工作电流(电流大小由整机功率确定，如750W的电饭煲，其工作电流最大值在不超过4A)。检查控制板上的继电器及其控制电路，在正常情况下，R111上端电压在加热时为4.7V，不加热时为0V，如图3所示。上电，测得R111上端电压正常，说明控制板正常，怀疑三极管Q101击穿。实测Q101的c，e极确实已经击穿，换新后故障排除。

提示：因这类电饭凭为间歇加热方式，所以测量R111上端电压时，至少监测10分钟才能看到电压的变化。

例5:不通电。

分析检修:先上电测量电源板上L、N端口间的交流220V电压正常，但C102两端无300V电压，经查，R106(20Ω/2W)开路。根据经验，导致认106损坏的原因多是D101、D102、C102、C101击穿或漏电所致，检查这几只元件，发现D102性能不良，更换R106、D102后试机，故障排除。

提示:R106不能换用普通碳膜电阻，可换用阻值为10Ω-47Ω、功率为2W-5W的线绕电阻。

例6:上也后显示故障代码"E1"

分析检修:查资料知故障代码"E1"表示下传感器(室温25°C时的阻值为50kΩ)开路。实修发现，下传感器损坏率较低，故障点往往在其连线上，因为这两条连线上下活动，外皮易被磨破，并接触到金属底壳，从而出现本故障。经查，下传感器的连线已破损。更换连线后试机，故障排除。

例7:不通电。

分析检修:上电，测量电源板上的AC220V电压正常，C102、C103两端电压为300V，也正常，U102①脚无5V电压输出。C107两端无12V电压。检测R102-R105、C105、C106、D104、U101这几个元件，发现R102损坏，换新后故障排除。

例8:控制板功能操作正常，不加热，也不显示故障代码。

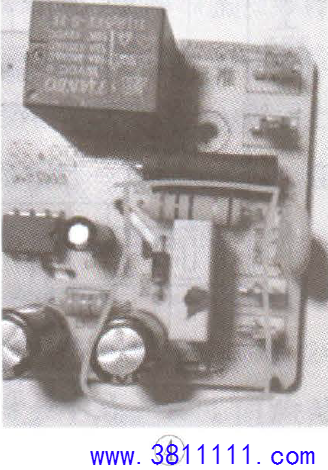

分析检修:首先测量发热盘的阻值，正常值为50Ω-90Ω(视功率而定)，接着测量5V和12V供电，均正常。长时间监测R111上端电压(参见图4)，变化正常，但继电器K102无动作声。检查R111、R112，Q101、D108，发现Q101极间开路损坏，换新后故障排除。
