苏泊尔CFXB50FC29智能电饭策维修实例

苏泊尔CFXB50FC29智能电饭策维修实例

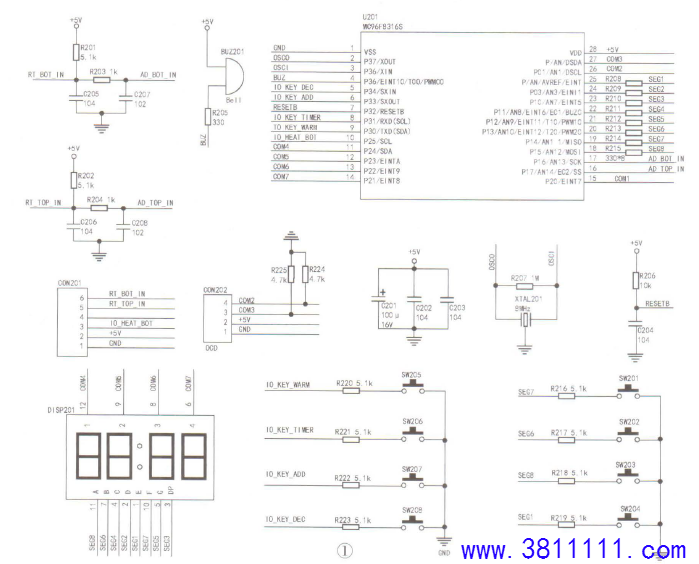

苏泊尔CFXB50FC29智能电饭鱼是控制电路如图1所示。CFXB40FC29、CFXB30FC29型电饭贵的控制电路与图1相同。

例1：上电开机，机内发出一声“嘀“音，显示屏及指示灯亮一下后熄灭，电源指示灯问烁。

分析检修:首先测量插座CON201的5V供电，如果正常，则问题出在控制板上(也叫灯板或按键板);如果不正常，则检查电源板。CON201中有6根插针，功能分别是GND(地线上+5V(供电)、RLY(电源板继电器控制信号)、x(空脚上

TOP(上传感器信号输入)和BOT(下传感器信号输入)。

检测控制板时，先检测控制板上是否有水渍，如果有，则用吹风机烘干或放在太阳下爆晒。然后检查按键有无漏电或短路现象，值得一提的是，电烙铁的高温可能会使按键出现漏电现象，因此，建议采用代换法来判断按键故障。经查，本机接键异常，将按键全部换新后故障排除。

例2：上电开机，听到“嘀“的一卢某些按键失控。

分析检修：正常时，该机在上电瞬间，显示屏和指示灯会亮一下。上电观察，发现指示灯LED210在上电瞬间仅灯芯处有一点闪烁。拆下LED210目测其灯芯处已发黑，引脚严重锈蚀；测试发现其反向漏电严重。更换LED210后试机，故障排除。

例3：按键失灵。

分析检修:按例1所示方法检测，没有发现异常。上电，测量晶振XTAL201的两侧引脚电压，分别是2.46V、2.28V，正常。接下来检测显示屏，逐一断开显示屏51脚，每断开一脚试一次，当断开某脚后按键功能恢复正常，则说明问题出在显示屏上，将其换新后故障即可排除。

提示:在实修时，若断开显示屏某一脚后，按键功能恢复正常，但显示屏可能会缺笔画，若用户接受，也可不换显示屏。

例4：开机后屏显故障代码“EO“或“E1“。

分析检修：该机故障代码”EO“表示上传感器故障，“E1“表示下传感器故障。代换上、下传感器后故障依旧。接下来检测插座CN201中的TOP端剑、接元件R2()2、C206、R204以及CN201中的BOT外接元件民201、C205、R203均正常。怀疑U201损坏，换新后故障排除。

例5：上电后显示屏和指示灯均不亮，也无“嘀“声。

分析检修：上电后首先测量电源板输出的5V电压正常，电容C201两端电压也为5V，说明控制板供电正常;接下来检测晶振XTAL201两侧电压，均为2.57V，正常电压分别是2.4V和2.2V。补焊U201后试机，故障依旧。在检测中发现XTAL201表面覆盖了一层“粘得牢“胶水，会不会是该粘胶受潮漏电呢?清除粘胶后试机，故障排除。

提示：厂家在晶振表面涂了一层胶水，用作保护晶振。这种胶水易吸水受潮，导致晶振引脚间漏电，从而引起U201无法进入正常工作状态，此故障较常见。
