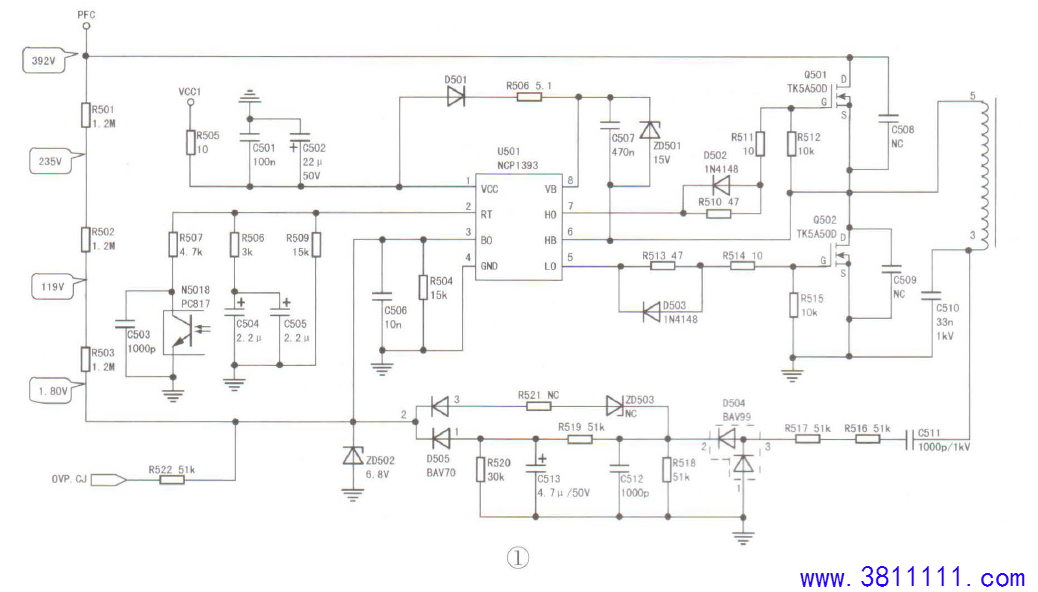

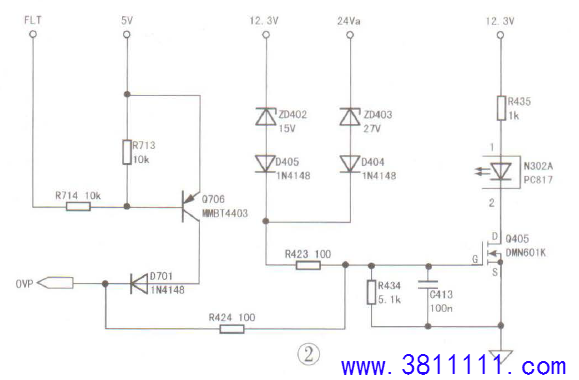

HSL60D-12M7 110-1型电源板不定时黑屏故障分析 长虹UD49C6000iD 、UD49C6000iD (LJM2) 、UD49C6080iD 、UD55C6080iD等型液晶彩电配用有HSL60D - 12M7 110-1 二合一电源组件，实修中发现，这些型号的液晶彩电容易出现不定时黑屏故障，现将故障原因与解决办法总结如下， 供同行参考。 1.背光驱动电压(LED+ )的形成电路异常引起保护 此种情况的具体表现为:二次开机后+12.3V 、24Va 输出电压正常，但LED+背光供电在开机瞬间较高，然后迅速下降(正常值约为63.5V) 。该二合一电源使用半桥PWM 控制器NCP1393( U501) 形成LED+ 电压，如图1 所示。U501 ①脚是供电端，该脚电压在未启动时约为13.8V ，启动后电压约为11V。当测得⑧脚电压为205V (未启动时约为14 .2V) ，⑤脚电压为4.78V肘，即可判定IC 己启动。 该电源组件背光驱动电路出现不起振、自动停振的原因大都是U501 ③脚电压异常所致。 U501③脚是闭锁检测端，当该脚电压超过2V 或低于lV 时，芯片将进入过压锁闭或掉电/ 欠压锁闭状态，芯片停振。 实修时，先将万用表红表笔与U501 ③脚相接，然后通电二次开机，观察电压读数，正常电压应由3.8V 降到1. 8V ，若电压一直高于1. 8V ，则说明R501~R503 有漏电现象，或交直流反馈检测隔离电容C511( 1 000pF/ 1kV)所在支路异常。 提示:图1 中标注有R501~R503 的检测电压正常值，若实测值偏高正常值较多，则先拆下R501~R503 ，清除印制板上和电阻下面的红胶，然后将电阻翻转一面进行焊接;若仍不能排除故障，则检查C511 及其支路，最后更换U501 。在焊接U501 前，同样需将IC 下方的红肢清理干净。 2.背光驱动电流(LED- )的控制电路异常引起保护 此种情况的具体表现为二次开机后+12.3V 、24Va 输出电压正常， LED+ 背光供电为正常的63.5V ，但背光不亮或瞬间亮一下。这时需检测灯串负端的驱动控制电路。该电源组件采用U702(CAT4026 )对12 路LED 灯串进行电流控 制，导致背光保护的原因主要有以下两点: (1 )CAT4026⑩脚(OCA) 是背光开路检测端，正常电压约为0 .47V( 测试时会导致芯片保护) 。当该脚电压超过一定值时，芯片进入保护状态。若背光开路， LED+ 电压会升高， R720 两端电压升高，导致芯片OVP保护。 提示:在遇不确定性因素导致电源组件保护时，可除去分压电阻R718 、R719 下面的红胶，并翻转一面焊接。 (2 )CAT4026 ②脚(SCA) 是灯串短路检测端，当该脚电压超过一定值肘，芯片会进入保护状态。该脚外国稳压二极管型号为ZD701 ，早期安装的是6.8V 稳压二极管，后期为了提高检测灵敏度，安装的是普通二极管1N4148( 反向装入) 。实修时，可将1N4148 更换为5.5V~7.2V 稳压二极管。 实修时，若怀疑灯串短路保护，可断开电阻R717 ，再拔掉主板与T - CON 板之间的上屏线后通电，若背光亮，则测量各路LED- 的电压，正常时LED- 电压约为6V~8V。若某一路LED 电压不正常，则说明该路LED 灯串存在故障。 3.二次开机时+12.3V 、24Va 电压下跌CAT4026 ⑩脚(OCA) 检测到灯串开路(LED+ 电压升高)后，会从19脚输出低电平的错误指示信号;⑧脚(SCA)检测到灯串短路后，会从17脚输出低电平的错误指示信号。这两路信号短接在一起形成FLT 信号，若该信号为低电平，则三极管Q706 导遇，输出高电平的OVP 信号，送往过压保护电路，如图2 所示。这时Q405 及光耦N302 导遇，主电源芯片U402 (NCP1271A )停止工作，从而出现二次开机后+12.3V 、24Va 电压下跌的故障现象。
修复后组件老化测试方法:该电源组件PCB上LED+ 标注为65V ，带屏模组灯串时电压为63.5V 左右，总共带有12 路LED 灯串，每一路电流为110mA。老化时，可将电源组件上12 路灯串LED -端短接到一起，在LED+端与LED 一端间接入功率不小于100W 、阻值为47Ω~51Ω的负载进行老化。 |
