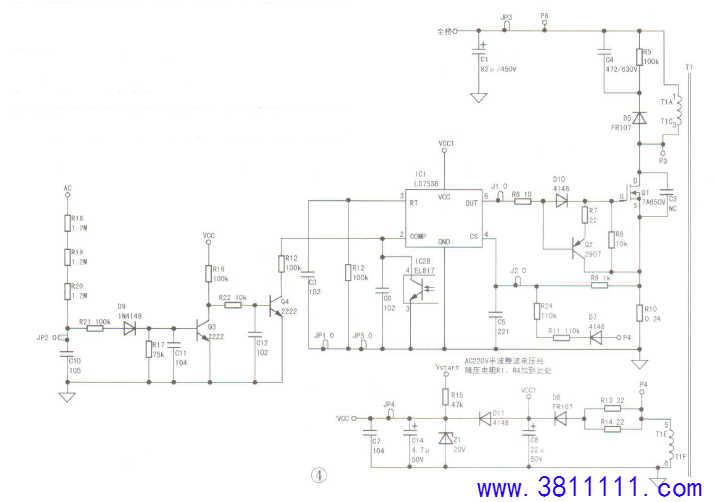

一台LED32C2000i型机，三无。 分析检修:上电试机，指示灯不亮、不开机，由此判断输出的开关电源未工作。该机的开关电源组件型号为]CU25D-IM6300。检查交流输入保险管F1完好，通电测C1处电压为320V，输出的12V、24V电压均为0V，表明同LD7538(IC1)、Q1,T1组成的开关电源未工作。测ICl⑤脚启动 供电仅6.3V，明显偏低。上电后AC220V交流电压经半波整流后，通过Rl~R4分压、R15降压，然后对ICl⑤脚外接电容C14充电，如图4所示。当C14两端电压大于8V时，ICl内部振荡电路工作，从⑥脚输出激励脉冲，推动Ql士作于开关状态，这时T1次级绕组中产生感应电压，⑤一⑥绕组产生的感应电压经R14、R13限流、D8整流、 C8滤波、Dll隔离后，产生VCC1(18.4V)电压供给ICl⑤脚，以取代启动供电。检查稳压管Zl(20V)及R15、C7，C14等元件均正常，怀疑ICl损坏，换新IC1后试机，故障排除。 提示:LD7538②脚为多功能脚，一是与ICSl(TL431)、IC2(光相)组成稳压电路，使开关电源输出的12V、24V电压稳定;二是用作交流掉电检测控制，当此脚电压低于1.45V时，IC将停止输出驱动脉冲，故开关电源不工作时，需检查由Q3、Q4组成的掉电检测电路，实修时可断开Q4判定。LD7538④(CS)为电流控制及OCP过流检测端，正常工作时此脚电压约为0V，当此脚电压超过0.85V，IC因内部OCP功能启动而保护。另外，④脚也是OVP检测端，Tl⑤一⑥绕组的感应电压通过D7整流、Rll、R24降压、C5滤波后接入④脚，IC内部计数器开始计数。当④脚电压达到保护l司值时，IC将启动OVP保护功能，电路停止输出驱动脉冲。实修时慎测驱动端电压，否则易烧管。
|
