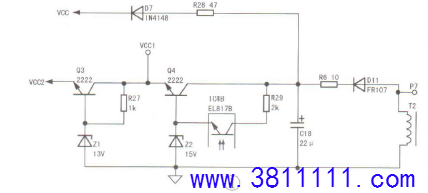

一台49Q2R型机，开机后自动关机。 分析检修:该机属长虹ZLM60H-1机芯产品，电源组件型号为JCL90D-6S7180。开机后，测得主板上的12V电压迅速降为0V，表明故障在开关电源。12V电压来自两部分电路:一是待机时由ICE3BQ565J(IC5)与T2组成的副开关电源提供。 二次开机后，副电源第二绕绕组的感应电压经D11、C18、整流滤波形成VCC电压，如图1所示。 该电压除给副电源提供持续工作供电外，还通过Q4、Z2等元件稳定得到VCC1电压，供给PFC校正芯片，同时VCC1电压还通过Q3，Z3等元件稳压得到VCC2电压，供给主电源芯片L6599(IC2),PFC及主电源工作，主电源产生的12V取代副电源产生的12V给主板供电。 该机副电源电路如图2所示，上电测得IC5④、⑤脚300V电压正常。断开交流检测电路中Q10后试机，12V电压恢复正常，图像伴音均正常，由此判定故障在Q10所组成的电路中。经查，发现分压电阻R50焊头断裂，导致Q9截止，Q10饱和导通，IC5②脚(FB)的反馈信号被短接到地，副电源停止工作，从而出现自动关机故障。补焊R50后试机，故障排除。
|
