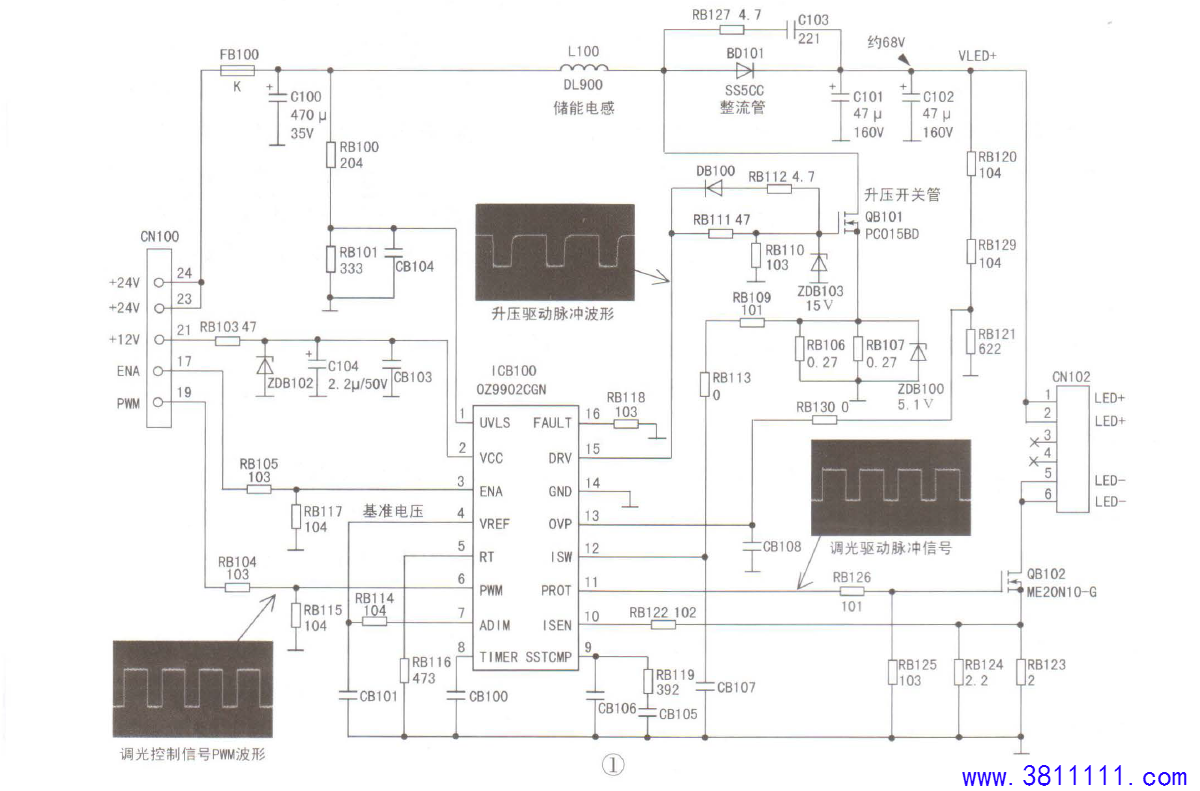

一台创维32E360E液晶彩电开机之后黑屏,但伴音正常。 检查灯条正常,怀疑创维168P-P32DWM-40恒流板有故障 分析检修:在二次开机瞬间,测CNI02①、②脚V皿电压为29V ,随后很快降至25.3V 。升压电路可将24V 上升到29V ,说明升压电路已经启动;随后降至25.3V ,说明升压电路启动后就停止工作,判断是背光电路因某种原因进入了保护状态。 在二次开机瞬间,测得ICBI00③脚(TlMER)电压为2 .4V ,将⑧脚接地,仍然黑屏。继续测量保护端电压:①脚(UVLS) 为3.仰,正常;13脚(OVp)为0.8V ,虽不正常,但没达到保护阈值;⑩脚(ISEN) 瞬间为1.3V ,随后降为0.9V ,远高于设定的基准电压0.3V。 引起⑩脚电压升高的原因一般有:LED 灯串局部短路;灯串电流检测电阻RB123 、RB124 阻值增大或开路;RB122 阻值增大或开路。在二次开机瞬间,测QB102 的s 极电压为0V ,可以排除前两种故障原因。检查RB122 ,发现已开路。用一只10kΩ的贴片电阻更换RB122后试机,故障排除。 |
