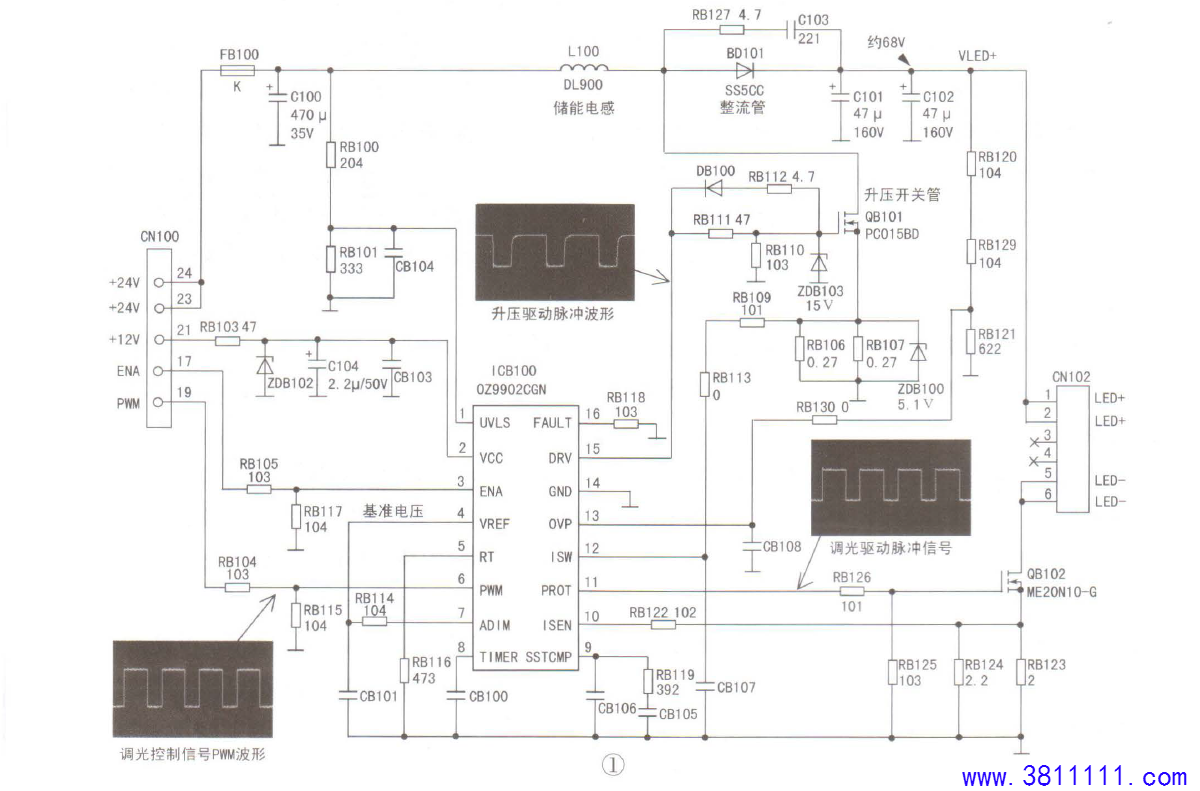

创维32E360E液晶彩电不定时出现黑屏，但声音一直正常的检修 开盖检查，此机使用创维168P-P32DWM-40恒流板，首先怀疑恒流板有故障。 分析检修:二次开机后伴音正常，说明主板电路工作基本正常。拆开后盖试机，发现背光灯没亮，怀疑故障在恒流板上。在二次开机瞬间，测得升压电路的24V 输入电压为25.7V ，灯串插座CNI02①、②脚V皿电压为25 .4V ，说明升压电路没有工作。测量ICB100的15脚(DRV) 电压一直为0V ，没有升压驱动脉冲输出，判断ICBI00 没有启动。先检测ICBI00 工作条件:②脚(VCC) 电压为主10.9V，③脚( ENA) 电压为高电平4.3V ， ⑥脚,(PWM) 电压为2.3V; 用示波器测量调光脉冲，正常。接着检测，发现①脚(UVLS) 电压为2.87V ，正常时应大于3V ，说明ICB100 进入了输入欠压保护状态。检查①脚外接分压检测取样电阻RB100 、RB101 正常，怀疑贴片电容CBI04 漏电。更换CBI04 后试机，故障排除。
|
