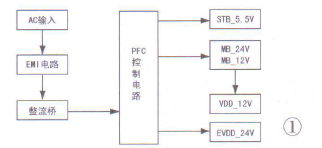

创维液晶彩电168P-R8F054-00电源维修图解 刨维168P-R8F054-00板是55英寸OLED屏专用电源组件，如在电视55R8（9R65机芯）、55S9D（9R60 机芯）上配用。主要IC有:TEA18363T（U6），与外部电路一起构成5VSB电压形成电路;NCP1612（U5），与外部电路一起构成PFC校正电路;FSFR1700XSL，用来产生12V、24V两路主电源电压，供整机所有电路工作;FAN7631（Ul），与外部电路一起构成EVDD（24V）电压形成电路，为OLED屏供电。整个电源组件电压流程如图1所示。

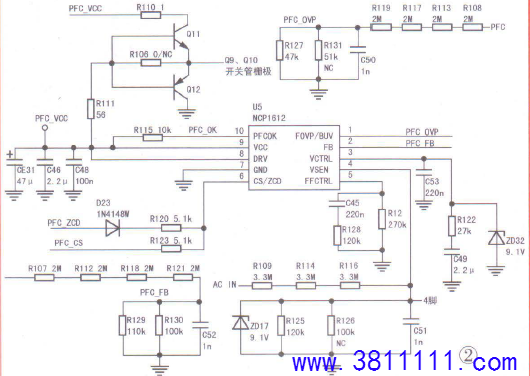

PFC校正块NCP1612（U5）各脚功能介绍:①脚FOVP为PFC过压、欠压检测端，外接R108、R117、R127等分压电阻，此脚电压达2.67V时，启动过压保护;若为1.9V时，将启动欠压保护。②脚FB为PFC误差检测端，外接由R107、R112、R129等分压电阻，PFC波动电压经分压电阻后接入内电路控制⑧脚输出驱动脉宽来实现PFC储能变压器L1建立的电压，实现PFC稳定。②脚工作电压通常为2.5V。③脚VCTRL误差放大器输出端，用于调节整个回路的带宽，外接RC网络元件，它与②脚电压成反比关系，在0.5V~4.5V间变化。④脚VSEN为交流220V经D19、D20半波整流后，再经R109、R114、R125等分压电阻后送入IC，此脚功能用于检测AC掉电。④脚正常工作电压为1.0V以上，若低于0.9V，IC停止输出驱动。⑤脚FFCTRL频率补偿控制，外接RC元件。⑥脚CS/ZCD过零检测，又是功率管过流检测端，此脚电压达0.5V时，判定过流。双开关管Q9、Q10源极电流经RCS1（51mΩ）建立检测电压并经R123接入⑥脚。同时PFC储能电感L1的①~②绕组感应过零电压经R120也接入⑥脚。⑧脚驱动输出后，先经Q11、Q12推动，再接入Q9、Q10双开关管的栅极。⑨脚供电，此脚电压达10.5V启动工作，正常时为17V。低于9V，IC将停止工作。➊脚PFCOK，PFC电路正常状态指示，通过R115接VCC供电端。当电路处于过压等故障时，此脚通过内电路拉到地端，呈低电平状态。相关电路见图2

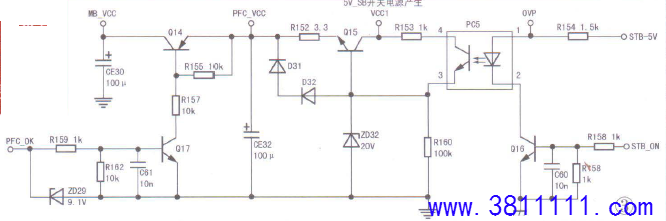

PFC电压异常:1.查U5⑨脚17V供电。此电压来自5V_SB开关电源中变压器T1初级第二绕组，其感应信号经D27、CE27整流滤波后，再在二次开机信号控制PC5、Q15后得到的，见图3。2.测脚PFCOK电压应为高电平，若为0V，分别查①、②、④脚检测电路中分压电阻，这些元件常引起PFC电路时正常，时不正常。10脚检测信号还送入图3所示的Q17b极，控制Q17的开关动作，通过Q17控制Q14，将供PFC校正电路的供电PFCVCC通过Q14得到MBVCC给主开关电源（形成12V、24V）IC1供电，实现PFC电路正常工作后主电源才进入工作状态。3.查⑥脚过零检测通道元件。

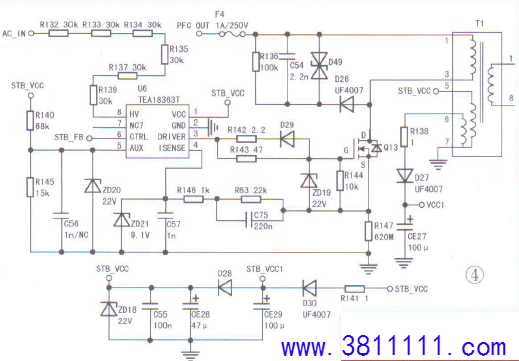

5V_SB电压的形成:此电压供主板控制系统优先工作。此电压由TEA18363T（U6）.Q13、T1等组成的电路来产生。先看U6各脚功能:①脚供电，启动供电由⑧脚AC220V电压经D19、D20双相整流，并经R132、R133、R139等电阻降压后，通过⑧脚内部电路给①脚外电容CE28充电，当电压达14.8V时，IC启动工作，然后由T1初级第二绕组的感应信号经D30、CE29整流产生供给①脚。③脚为驱动输出端，控制Q13开关动作，T1建立能量，且在T1次级经整流后得到5VSB，同时在TI初级产生VCC1电压供PFC和主电源等工作。④脚为Q13工作电源检测端.⑤脚过功率、过压检测，通过对图4中STBVCC电压检测，判定电路是否过压。⑥脚为5V稳压控制信号输入端，接PC4、U7等稳压元件。
进线网络:设计有防EMI干扰的电感线圈LX3~LX1和交流电容CX2、CY5、CY6、CX1，以及交流电容放电电阻RX1~RX6，这些都是安全元件，不可乱代。另外，电路中的RV3为过压保护元件、RT3和RT2为开机抗浪涌电阻，防止开机瞬间大电流冲击电源元件，但随开机时间增长温度上升，阻抗减少，对电源功耗几乎为0。
整机OVP检测及整机不开机故障:图3中PC5初级端标注的OVP，它与Q18、Q20相连接。整个电源产生的12V、24V和屏工作所需的EVDD之一过压时，击穿相应的ZD24~ZD26，触发Q18、Q20饱和后，将PC5初级电压拉低使之截止，从而使PFC、主电源及屏供电电路全停止供电而出现整机自动关机或不开机故障。故指示灯亮，整机不工作时，可断开Q18、Q20判定。
整机不工作A:1.观察电源保险管，此电源有四只保险管，F3是整个电源保险管，F2是主电源IC1连接的保险管，F4是5VSB电路U6电路的保险管，F1是屏供电电路U1组成电路中的保险管。故整机不工作时，需分别检查这几只保险管，当其对应的电路故障排除后，方可通电作进一步故障排查。2.测试300V电压正常，测5V-SB为0V，则查U6、T1组成的电路，见图4，主查⑧脚、①脚供电（低于11V便停止工作）及⑥脚稳压电路和T1初级两整流滤波元件D27、D30等支路元件。3.查开关管Q13等相关的电路。

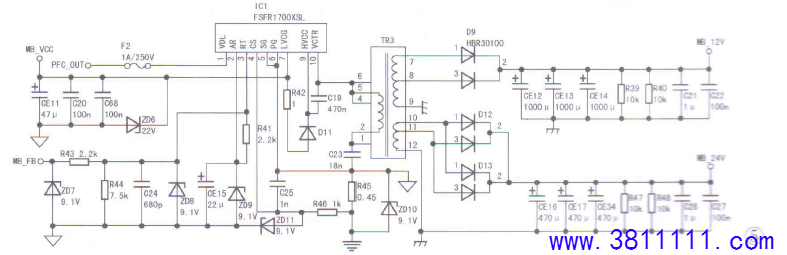

主电源电路（12V、24V形成）:图5是由IC1（FSFR1700XSL）、TR3组成的主开关电源部分电路图，此电路产生的12V和24V供主板相关电路工作。①脚PFC电压经F2接入，故电源板中F3、F2损坏，而F1、F4完好时，要查IC1组成的电路。②脚软启动端。③脚稳压控制端，连接PC2、U3组成的12V、24V稳压控制电路。12V、24V不稳定时查此部分电路。④脚过流检测端。若R45严重损坏，通常IC1、F2损坏，甚至F3也损坏。⑦脚供电，同时也是给低边驱动管供电，此电压来自图3的Q14c极输出。 同时此电压通过D11去⑨脚，给IC内高边栅驱动电路供电，在TR3、C23及IC1组成的LLC半桥功率转换工作后0脚浮地电压抬高，同时经自举电容C19也使⑨脚电压抬高至200V以上。
整机不工作B:测电源输往主板5V正常，12V、24V为0V，测PFC电压为300V，测U5⑨脚电压17V正常，检查U5外部 元件未发现问题，然后将U5①脚PFC过压检测电阻取下，清理电路板，重新焊接后故障排除。 面板灯亮，但不开机，且测12V、24V均为0V时:1.检测PFC电压若不正常，检查PFC电路及过压检测电路Q18、Q20相 关电路。2.PFC电压正常后，检测TR3次级的整流管D9、D12、D13应无故障。3.确认U6、T1组成的5VSB正常后，测IC1⑨、10脚电压是否达200V以上，若不正常表明IC1、TR3组成的LLC半桥功率转换电路没工作，查IC1①脚PFC（380V以上）、⑦脚供电，替换LLC振荡电容C23、查自举电容C19和二极管D11及替换IC1等。4.查F2、R45过流检测电阻均损坏，替换IC1、R45、F2等排除故障。5.查③脚稳压电路中元件，ZD7、ZD8及PC2、U3等稳压电路中元件。

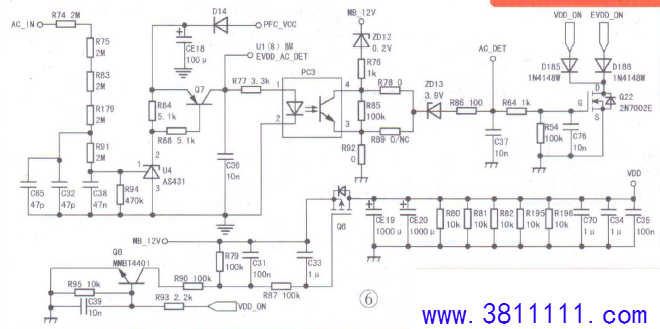

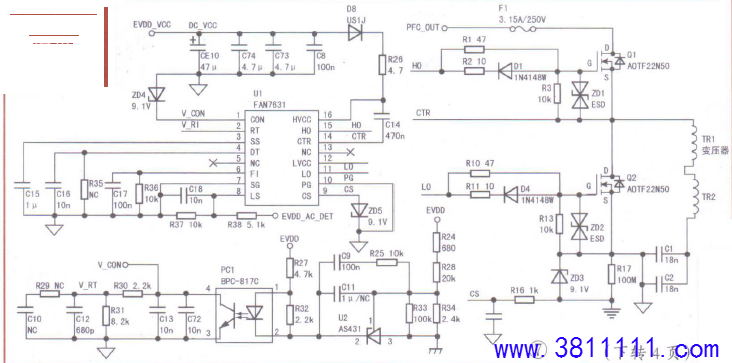

供屏VDD电压的产生和黑屏故障分析:图6是VDD电压控制电路。图5产生的12V电压经Q6得到VDD供屏组件工作。此电压受主板送出的VDD_ON信号（高电平）启动控制。同时VDDON信号受电网220V电压掉电电路影响。正常工作时，图6中的U4、Q7、PC3均处于饱和导通工作状态，此时主电源产生的12V经降压管ZD12后不能通过ZD13，故Q22工作在截止状态。VDDON信号正常控制Q8，Q6处便有正常的VDD电压产生。但当220V交流电严重下降使U4截止时，Q7、PC3也相应截止，此时12V电压通过ZD12、ZD13加在Q22栅极，使其饱和导通，这样VDD_ON电压被下拉，使Q8截止，VDD为0V，使屏无供电而黑屏。故黑屏有伴音时，可将Q22从电路中断开判定。断开Q22黑屏消失，则需检查PC3连接的交流掉电检测电路。黑屏时也需检查Q8、Q6组成的电路。 ①脚ZD4软击穿时，导致①脚电压下降使U1停止驱动输出，出现黑屏故障。 D8具有工作频率高、反相击穿电压高的特性，不可随便替换。C14是自举电容，将14脚LLC振荡电压引入16脚，故16脚电压达200V以上时，表明LLC振荡电路已工作;若为EVDDVCC值，表明U1与Q1、Q2构成电路未工作. F1损坏时，可导致电源保险管F3损坏，需查Q1、Q2、R17及栅极连接元件R1、R10，以及②脚连接的R31、PC1、U2等电路中元件。 C1、C2失效会导致Q1、Q2组成的LLC半桥电路停止工作，出现黑屏故障。 屏EVDD供电电压的产生:图7是EVDD电压形成控制电路，它由FAN7631（U1）与上下驱动管Q1，Q2、TR1、TR2和C1、C2组成LLC半桥功率转换电路组成。在TR1、TR2次级感应的信号再经D2、D3、D5、D7整流、CE1~CE5、CE7~CE9滤波后得到EVDD电压。另外，电路中还设计有U2、PC1等组成EVDD稳压控制电路。稳压反馈信号接入U1①脚，此脚电压通常高于0.4V。若低于0.4V，IC将停止驱动输出。②脚振荡频率控制。①脚状态影响②脚振荡频率，从而调节输出电压。③脚软启动控制。④脚外接电阻控制上下驱动管死区。⑥脚外接保护端，该端口未使用。⑧脚作AC欠压检测信号端，见图6。AC220V正常时，Q7c极有高电平电压接入⑧脚。当⑧脚呈低电平时，U1组成的电路停止工作。⑨脚CS，开关管工作电流通过R17建立电压通过R16接入此脚，它是一负电压。①脚、⑤脚为驱动信号输出端。①脚IC供电及LLC中下驱动电路供电。此脚电压来自图3中Q14输出的MB_VCC接入Q19e极。Q19在由Q21、PC6开关控制后，从Q19c极得到此电压。同时此电压通过D8接入①⑥脚给上驱动管栅驱动单元供电。1脚浮动地，LLC半桥电路工作后，上下管中点输出电压（即高端门极驱动浮动地），经自举电容C14使⑥脚电压抬高至200V以上。 |
